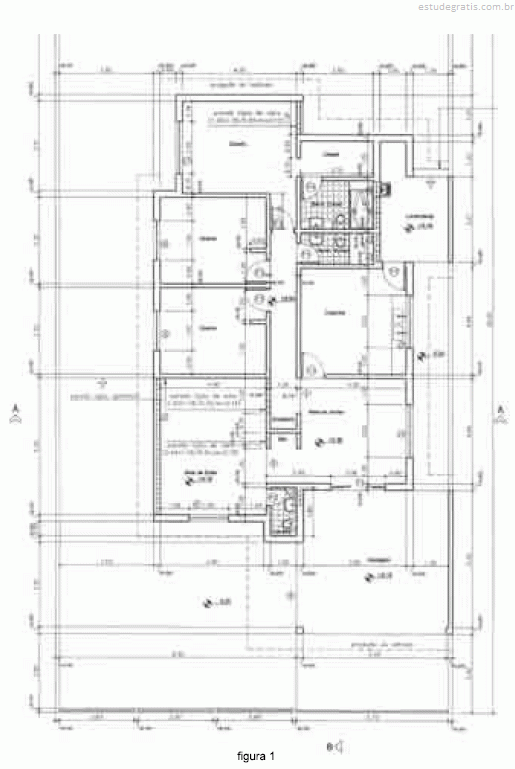

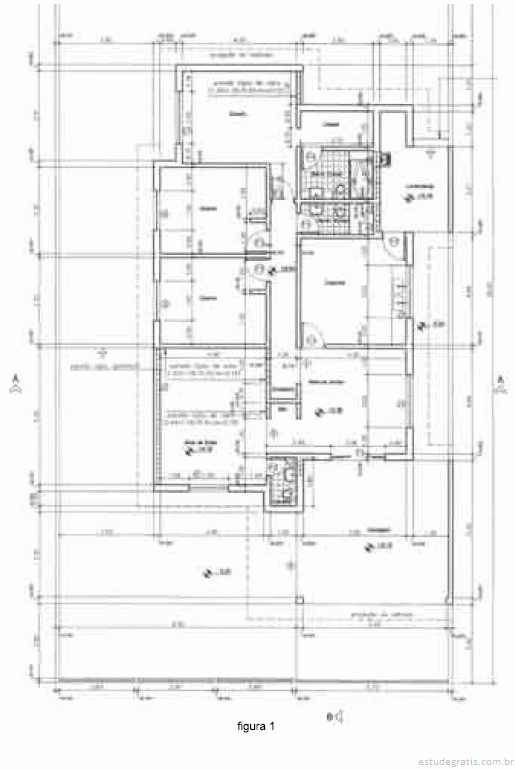

Um projeto arquitetônico contém uma série de desenhos que descrevem sua concepção. Esses desenhos são elaborados com as normas e regras da linguagem do desenho técnico, o que lhes confere precisão e clareza. São desenhos que servem tanto para estudo na fase de projeto, quanto para a construção e para posterior inspeção e verificação da obra construída. A leitura e o entendimento dos desenhos técnicos são essenciais em todas as fases de uma edificação. Tendo em vista os dois desenhos anteriormente mostrados — figuras 1 e 2 —, que fazem parte de um mesmo projeto residencial, julgue os itens a seguir.

Medindo-se com um escalímetro na planta baixa, encontra-se uma dimensão de 4,50 m na largura da sala de estar, em vez dos 4,00 m escritos na cota. Em casos como este, em que há uma diferença entre o desenho e a cota, sempre vale a medida do escalímetro.

Um projeto arquitetônico contém uma série de desenhos que descrevem sua concepção. Esses desenhos são elaborados com as normas e regras da linguagem do desenho técnico, o que lhes confere precisão e clareza. São desenhos que servem tanto para estudo na fase de projeto, quanto para a construção e para posterior inspeção e verificação da obra construída. A leitura e o entendimento dos desenhos técnicos são essenciais em todas as fases de uma edificação. Tendo em vista os dois desenhos anteriormente mostrados — figuras 1 e 2 —, que fazem parte de um mesmo projeto residencial, julgue os itens a seguir.

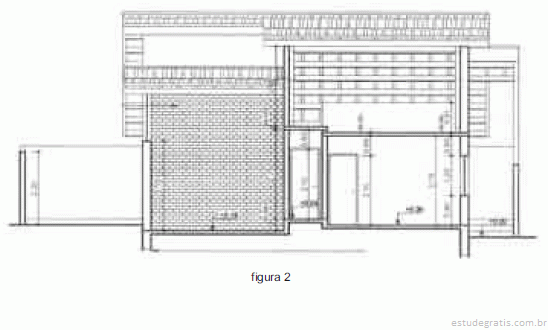

Na figura 2, a anotação indica a cota de nível do +0,36 local, em relação a um ponto estabelecido no projeto como 0,00 m.

Um projeto arquitetônico contém uma série de desenhos que descrevem sua concepção. Esses desenhos são elaborados com as normas e regras da linguagem do desenho técnico, o que lhes confere precisão e clareza. São desenhos que servem tanto para estudo na fase de projeto, quanto para a construção e para posterior inspeção e verificação da obra construída. A leitura e o entendimento dos desenhos técnicos são essenciais em todas as fases de uma edificação. Tendo em vista os dois desenhos anteriormente mostrados — figuras 1 e 2 —, que fazem parte de um mesmo projeto residencial, julgue os itens a seguir.

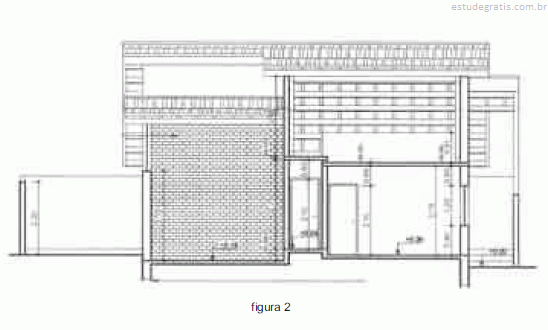

A figura 2 é o desenho de um corte longitudinal - chamado AA - da casa. Nesse corte, verifica-se que o pé-direito do corredor interno mede 2,90 m, já que as lajes de piso e teto têm espessuras de 10 cm.
