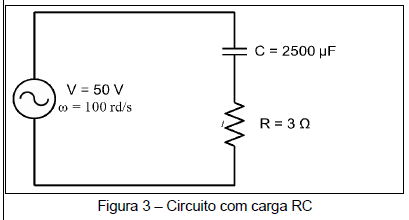

No circuito mostrado na Figura 3, a seguir, uma fonte senoidal com valor eficaz de 50 V e frequência angular de 100 rd/s alimenta uma carga RC com a configuração mostrada.

 Qual é o valor aproximado da energia consumida pelo resistor R, de 3 ohms, em um intervalo de 10 horas?

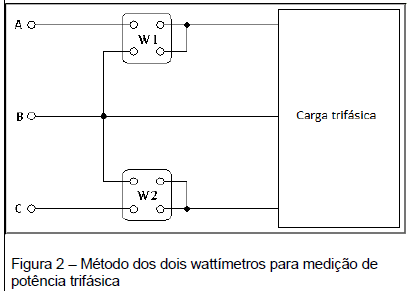

O método dos dois wattímetros é aplicável para medir potência em circuitos trifásicos a três fios e as cargas podem estar conectadas em Y ou Δ. A Figura 2 mostra o esquema de ligação dos wattímetros para medição de potência de uma carga trifásica, conectada em Y, equilibrada.

A tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?

Os disjuntores, assim como os transformadores, são submetidos a vários testes antes de ser colocados em operação. A resistência ôhmica de contatos é um dos testes feitos no disjuntor e os dados obtidos em campo são comparados com os valores fornecidos pelo fabricante, para avaliar as condições dos contatos. O equipamento utilizado para realizar as medidas da resistência de contato é o

O transformador é um dos componentes fundamentais em uma subestação e deve ser submetido a uma variedade de testes e ensaios. Um dos testes aplicados a um transformador é o teste de

Em uma linha de transmissão, uma das atividades de inspeção consiste em
