Questões sobre Elétrica / Eletrônica

A inserção de um entreferro no núcleo de um transformador monofásico não ideal de núcleo linear tem como principal efeito o aumento

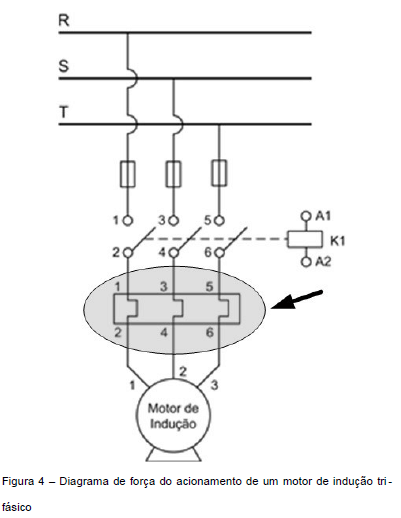

A Figura 4 mostra o diagrama de força do acionamento de um motor de indução trifásico.

O dispositivo destacado e sinalizado com a seta é um

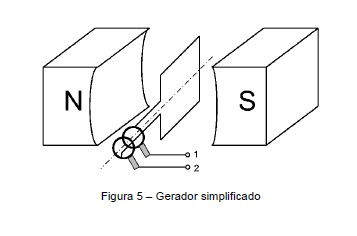

A Figura 5 é uma representação simplificada de um gerador de energia elétrica, no qual uma bobina está totalmente imersa no campo magnético gerado pelos ímãs e gira acionada por uma máquina primária, não mostrada na figura. A tensão gerada pode ser visualizada por meio de um osciloscópio conectado aos terminais 1 e 2.

Qual é a forma de onda que idealmente representa a tensão gerada entre os terminais 1 e 2, para cada rotação completa da bobina?

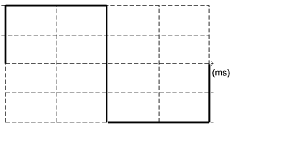

A)

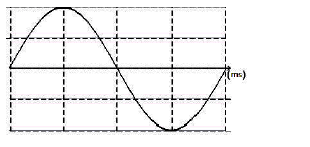

B)

C)

D)

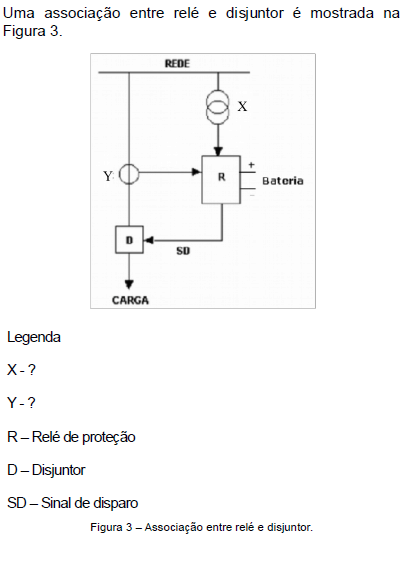

Nesta associação entre relé e disjuntor, os equipamentos X e Y são, respectivamente,

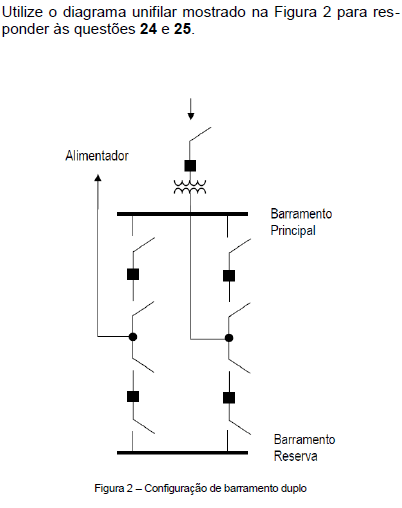

Suponha que o barramento principal necessite de uma manutenção corretiva. Nesse caso, o alimentador ficará
