Os disjuntores e as chaves seccionadoras são equipamentos de manobra em subestações. Em arranjos de subestações, as chaves seccionadoras

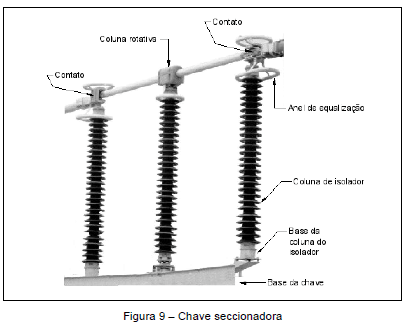

A Figura 9 mostra um tipo de chave seccionadora, utilizado em subestações.

A chave seccionadora representada na Figura 9 é do tipo

O disjuntor é classificado de acordo com a tecnologia empregada para a extinção do arco elétrico. Cada tipo tem uma limitação quanto ao nível de tensão em que pode ser utilizado. Que disjuntor pode ser usado em instalações de ultra alta tensão (800 kV)?

Um dos tipos de manutenção realizados em subestações é a manutenção preditiva, que tem como objetivo predizer/estimar quando deverá ocorrer substituição de um equipamento, durante uma manutenção preventiva. A chave seccionadora é um dos equipamentos que normalmente passam por manutenção preditiva. Qual dos procedimentos, a seguir, faz parte da manutenção preditiva de uma chave seccionadora?

O arranjo, ou topologia, de uma subestação é a forma como as linhas, os transformadores e as cargas são conectados, tendo em vista requisitos como manutenção, flexibilidade de operação, confiabilidade e custo. No arranjo denominado barramento simples,
