Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2004

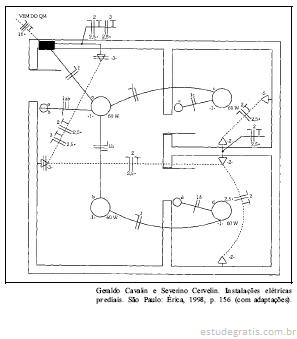

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Considere que o condutor fase do circuito 1 tenha sofrido fusão no meio do eletroduto que liga os pontos de luz "b" e "d". Nesse caso, a reparação do defeito poderia ser feita da seguinte forma: eliminação do trecho do condutor compreendido entre o ponto do defeito e o ponto de luz "d"; emenda, ao condutor antigo, de um condutor de comprimento e seção transversal adequados; enfiação dos dois condutores emendados no eletroduto, de modo a estabelecer a conexão com o ponto de luz "d".

Julgue o item que se segue, relativo a técnicas de instalações elétricas.

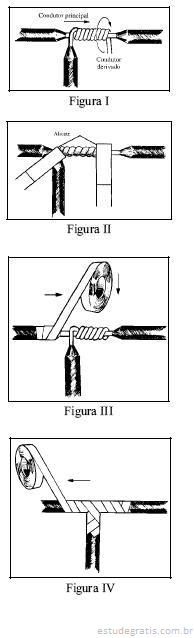

As figuras I, II, III e IV a seguir, reproduzidas de Hélio Creder, Manual do instalador eletricista, Rio de Janeiro: LTC, 1995, p. 132-5, mostram, nessa ordem, uma seqüência correta para se emendarem condutores em derivação.

Com relação a iluminação, julgue os itens que se seguem.

Uma lâmpada incandescente de 60 W pode ser substituída por uma lâmpada PL que produza a mesma iluminância com consumo de energia elétrica consideravelmente menor e durabilidade maior.

Com relação a iluminação, julgue os itens que se seguem.

Uma lâmpada PL é um tipo de lâmpada fluorescente que pode ser instalada no mesmo ponto onde se instalaria uma lâmpada incandescente, sem nenhum tipo de acessório.

Com relação a iluminação, julgue os itens que se seguem.

A figura abaixo mostra o esquema de ligação de uma lâmpada fluorescente tubular com o uso de um reator eletrônico simples.
