Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2004

Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

A rede da concessionária fornece 80 kW para a carga.

Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

A carga gera 60 kVar de potência reativa para a rede da concessionária.

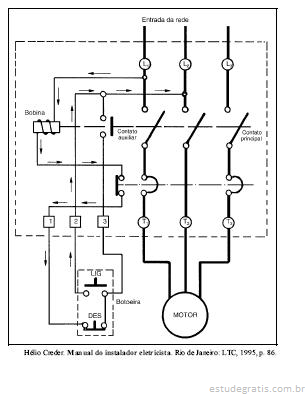

Com relação à figura acima, que mostra o esquema do acionamento de um motor de indução trifásico, julgue os itens subseqüentes.

As setas indicadas na figura mostram o caminho da corrente elétrica pelo circuito de controle do acionamento antes de se pressionar o botão "LIG".

À luz das normas técnicas brasileiras, julgue os seguintes itens, relativos à figura acima, que mostra os componentes de um aterramento elétrico.

O aterramento mostrado possui componentes que não são obrigatórios, como, por exemplo, as ligações eqüipotenciais conectadas à barra X.

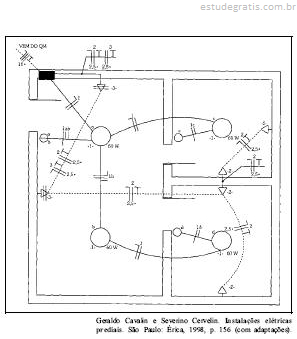

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Quase toda a fiação que interconecta as tomadas está em tubulações embutidas em parede ou no teto.
