Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2004

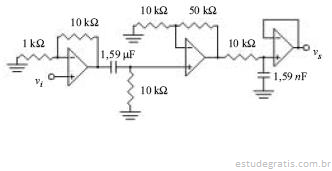

A figura acima mostra um circuito eletrônico que contém amplificadores e filtros. Considerando que todos os componentes são ideais, julgue os itens seguintes.

A impedância de entrada do circuito é igual a 1 k.

Com relação a sistemas de gravação de áudio, julgue os itens subseqüentes.

Em um sistema de gravação digital que digitaliza sons com uma resolução de 8 bits, se o número 0 corresponder à tensão de !5 V e o número 255, à tensão de 5 V, o número 100 corresponderá à tensão de 2 V.

Um transformador trifásico de 150 kVA tem relação de transformação 13,8 kV/380 V (tensões nominais de linha) na freqüência de 60 Hz. Esse equipamento é ligado em triângulo no lado primário e em estrela no lado secundário. Considerando essas informações, julgue os itens que se seguem.

Se o transformador estiver suprindo uma carga de 150 kW ligada em seus terminais, ele estará funcionando em potência nominal.

Em relação a diferenças observadas entre os medidores para tensão em corrente contínua e para tensão em corrente alternada, julgue os itens a seguir.

Se um voltímetro para corrente contínua, com indicador da medida na forma de ponteiro e com escala apropriada, fosse utilizado para medir uma tensão senoidal do tipo  , o ponteiro do instrumento ficaria vibrando em torno do valor 10 V.

Em relação a diferenças observadas entre os medidores para tensão em corrente contínua e para tensão em corrente alternada, julgue os itens a seguir.

Os medidores analógicos do tipo ferro móvel são utilizados para medir tensão alternada. Esses instrumentos também podem ser usados para medir tensão contínua, caso sejam calibrados em escalas adequadas.
