Questões sobre Tecnologia

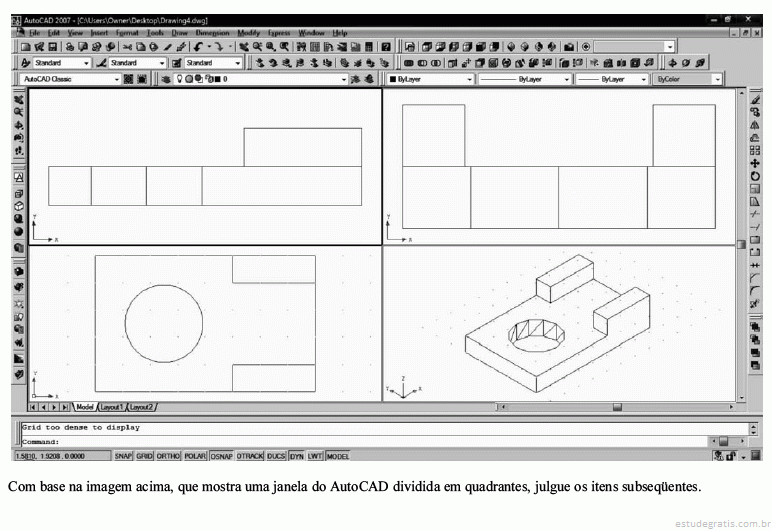

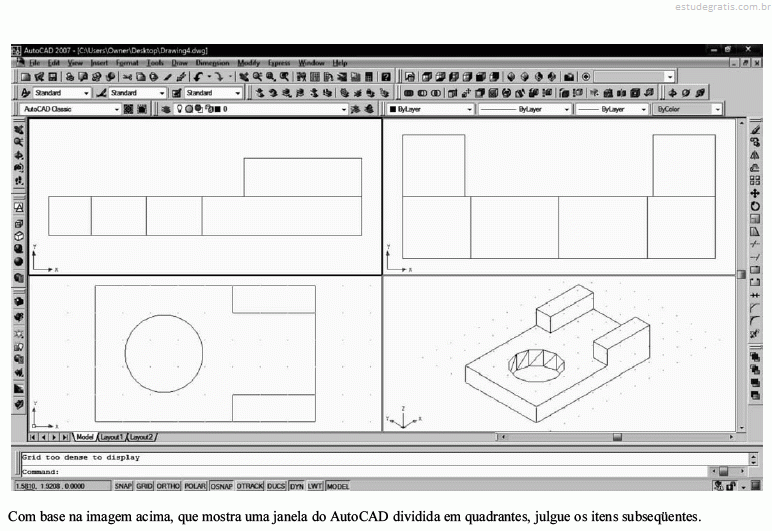

A imagem apresentada corresponde a quatro diferentes vistas do mesmo objeto e cada uma delas foi obtida a partir da barra de ferramentas VIEW, a partir dos comandos SW Isometric, SE Isometric, NE Isometric e NW Isometric.

O modelo 3D representado no quadrante inferior direito foi desenvolvido a partir de um objeto 2D transformado em objeto 3D. Para executar o furo circular com o comando SUBTRACT é necessário que a base retangular do modelo seja um objeto SOLID 3D.

A respeito da interface de arquivos gerados pelo AutoCAD, julgue os itens seguintes.

formato WMF (Windows Metafile Format) é gerado pelo AutoCAD e constitui um recurso para exportar desenhos para o Microsoft Word, possuindo qualidade de resolução superior à dos arquivos do formato BMP.

A respeito da interface de arquivos gerados pelo AutoCAD, julgue os itens seguintes.

O AutoCAD não permite a importação direta de um arquivo de desenho gerado pelo programa 3D Studio; por isso, é necessário convertê-lo primeiro para extensão DXF e, em seguida, inseri-lo na área de trabalho do Auto CAD com o comando DFXIN.

Acerca de conceitos e comandos gerais do software SketchUp, julgue os itens que se seguem.

No SketchUP, um importante recurso de precisão aparece automaticamente. No desenho de linhas, a cor da linha provisória é vermelha quando ela é paralela ao eixo X, verde quando é paralela ao eixo Y e azul quando é paralela ao eixo Z.
