Questões de Ciência da Computação do ano 2007

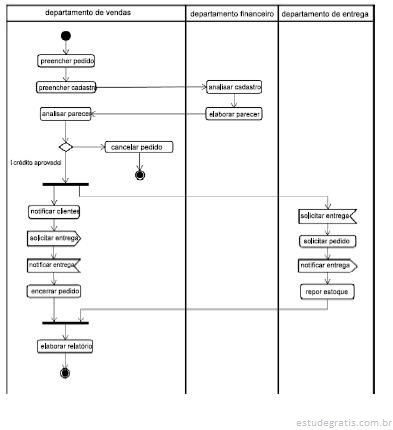

Com referência ao diagrama de atividades UML acima, julgue os itens a seguir.

No diagrama, dois sinais são enviados e dois, recebidos; a atividade Entregar produto será executada após o envio do sinal Solicitar entrega, e a atividade Repor estoque será executada após a recepção do sinal Notificar entrega.

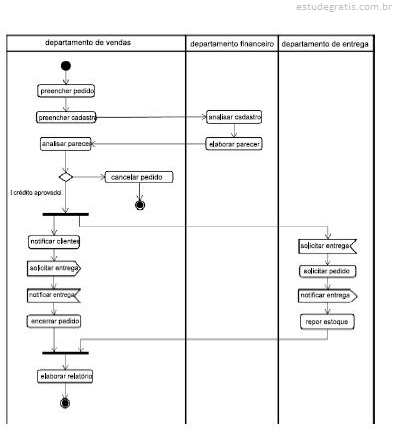

Com referência ao diagrama de atividades UML acima, julgue os itens a seguir.

A atividade Notificar cliente pode ser executada em paralelo à atividade Entregar produto, mas a atividade Encerrar pedido não pode ser executada em paralelo à atividade Repor estoque. A atividade Elaborar relatório será executada após ser concluída a atividade Encerrar pedido ou Repor estoque.

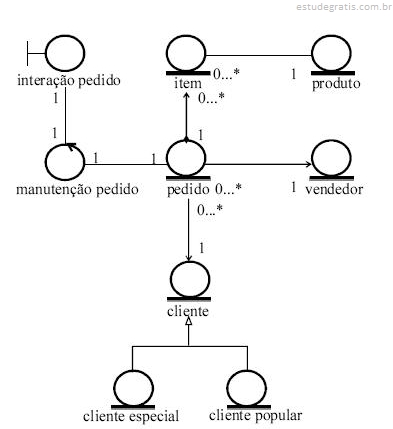

A respeito do diagrama UML acima e considerando os modelos de análise, julgue os itens seguintes.

Na hierarquia composta por Cliente, Cliente especial e Cliente popular, tem-se herança múltipla e Cliente é a classe pai. Cada instância de Pedido só pode estar ligada a uma instância de Cliente, e cada instância de Cliente só pode estar ligada a uma instância de Pedido.

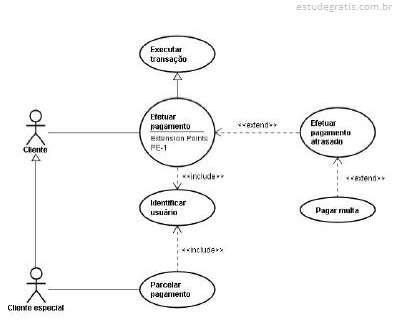

Acerca do diagrama UML acima e dos modelos de casos de uso, julgue os itens subseqüentes.

O caso de uso Pagar multa estende Efetuar pagamento atrasado e, neste último caso de uso, PE-1 identifica onde, ocorre a extensão, que é considerada um relacionamento incondicional.

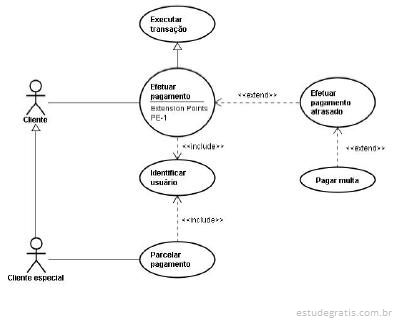

Acerca do diagrama UML acima e dos modelos de casos de uso, julgue os itens subseqüentes.

Os casos de uso Efetuar pagamento e Parcelar pagamento incluem o caso de uso Identificar usuário, que não pode ser abstrato. As inclusões do caso de uso são condicionais, pois ocorrerão desde que uma condição tenha sido satisfeita.
