Questões de Ciência da Computação do ano 2007

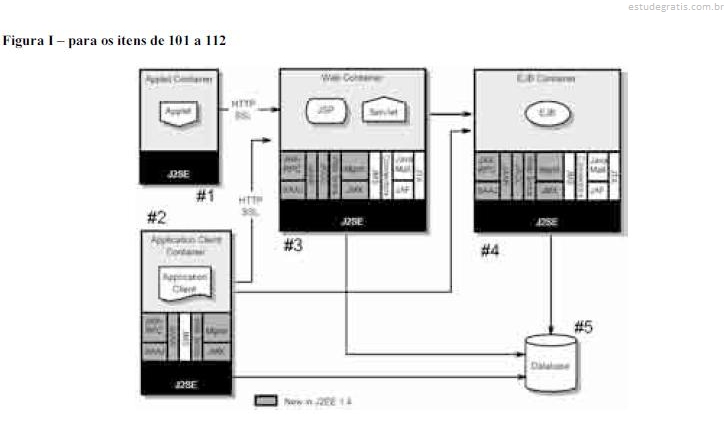

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

A produção de artefatos visualmente descritivos do fluxo navegacional de uma aplicação web a ser construída na plataforma acima será, muito provavelmente, realizada por desenvolvedores projetistas de GUI, que produzirão um protótipo de interface de usuário, na disciplina de requisitos, durante a fase de iniciação do projeto.

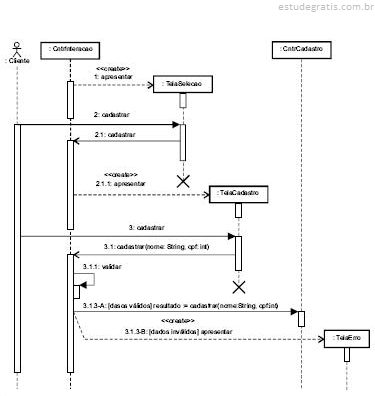

Com relação ao diagrama de seqüência UML mostrado acima, julgue os itens que se seguem.

As mensagens apresentar enviadas para as instâncias de TelaSelecao e TelaCadastro estão estereotipadas pela palavra create. Há condições de guarda que controlam o envio da mensagem cadastrar para a instância de CntrCadastro e da mensagem apresentar para a instância de TelaErro.

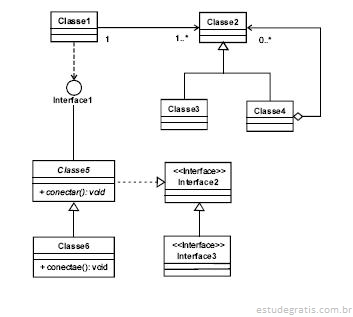

Acerca do diagrama de classes UML apresentado acima, julgue os seguintes itens.

O relacionamento entre Classe4 e Classe2 é uma agregação. Classe5 realiza a Interface1 e depende da Interface2. Classe6 depende dos serviços descritos na Interface2 pois herda de Classe5.

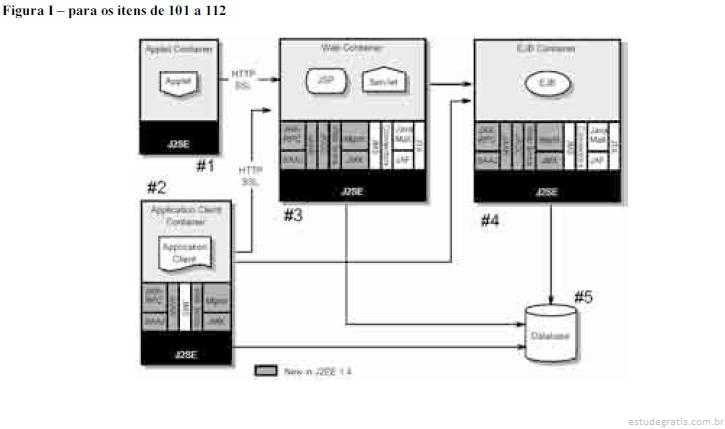

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

O emprego de beans de entidade na camada #4 mostrada na figura I permitirá aos implementadores de aplicativos grande independência para a criação do modelo de dados de uma aplicação em desenvolvimento, reduzindo a necessidade de interação com o administrador de bancos de dados, pois a tecnologia tornará semi-automática a produção de um modelo de dados normalizado e aderente às políticas de segurança dessa organização.

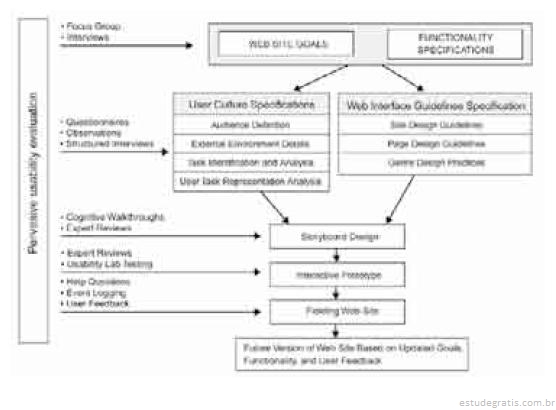

Considerando a figura acima, que apresenta um modelo de processo para desenho de sítios web, o qual contempla vários aspectos de engenharia de usabilidade, julgue os itens seguintes, relativos aos conceitos de engenharia de usabilidade e engenharia de software.

O uso de fontes sem serifa, como Times New Roman, seria uma recomendação adequada para figurar no guia de desenho de página visando a acessibilidade da mesma.
