Acerca do diagrama UML acima e dos modelos de casos de uso, julgue os itens subseqüentes.

O ator Cliente especial herda do ator Cliente o relacionamento com o caso de uso Efetuar pagamento, que, por sua vez, é uma especialização do caso de uso Executar transação.

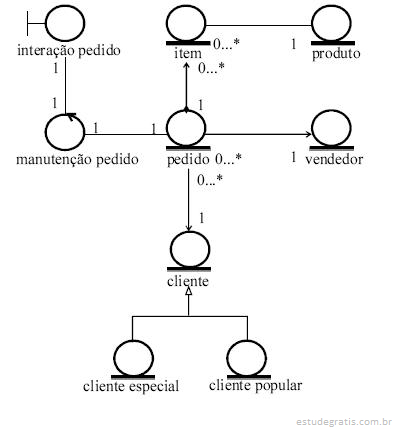

A respeito do diagrama UML acima e considerando os modelos de análise, julgue os itens seguintes.

As classes estão representadas pelos estereótipos fronteira (boundary), controle (control) e entidade (entity), que podem ser usados em modelos na análise de requisitos. Há uma classe representada pelo estereótipo fronteira, uma pelo estereótipo controladora e sete pelo estereótipo entidade.

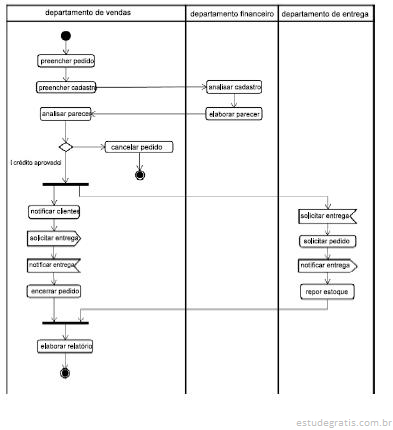

Com referência ao diagrama de atividades UML acima, julgue os itens a seguir.

No diagrama, há duas raias, um estado inicial e dois finais. Por estarem em raias distintas, a atividade Preencher cadastro pode ser realizada em paralelo à atividade Analisar cadastro. Na decisão representada pelo losango, apenas uma condição de guarda é especificada, o que torna o diagrama incorreto.

Julgue os itens a seguir, relativos ao diagrama de seqüência UML apresentado acima.

Dois objetos existiam antes da interação e dois foram criados durante a interação. As setas da instância de ControladoraPedido para a instância de FronteiraPedido são retornos de mensagens. Um dos objetos tem nome Pedido e outro, Item. No diagrama, encontram-se representadas as linhas da vida dos objetos e as áreas de ativação das mensagens.

Um mecanismo de extensão da UML 2.0, que permite a criação de novos elementos para atender necessidades específicas de um modelo, é denominado
