Questões de Ciência da Computação do ano 2007

Analise as seguintes afirmações sobre Diagrama de casos de uso.

I. Um diagrama de casos de uso é uma representação gráfica detalhada dos casos de uso de um sistema.

II. Atores, casos de uso e relacionamentos são exemplos de elementos mais comuns encontrados em um diagrama de casos de uso.

III. São exemplos de relacionamentos entre casos de uso: include e extend.

Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).

Analise as seguintes afirmações sobre diagramas de interação UML.

I. Diagramas de interação são um subconjunto de digramas de comportamento. Diagramas de seqüência, de colaboração e de implantação são exemplos de diagramas de interação.

II. Diagramas de seqüência mostram como uma seqüência de eventos ocorre. Nesse tipo de diagramas, não há a noção de tempo/ordem de execução, sendo possível expressar a criação e a destruição de objetos, conforme os eventos ocorrem.

III. Diagramas de colaboração mostram as relações que existem entre os objetos bem como a ordem que mensagens transmitidas entre eles, através dessas relações.

Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).

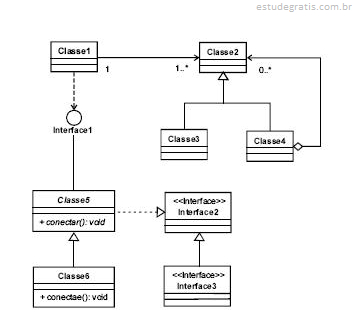

Acerca do diagrama de classes UML apresentado acima, julgue os seguintes itens.

Há uma associação unidirecional entre Classe1 e Classe2. Uma instância de Classe1 pode ter ligações (links) com instâncias de Classe3. Uma instância de Classe4 pode ter ligações com instâncias de Classe4.

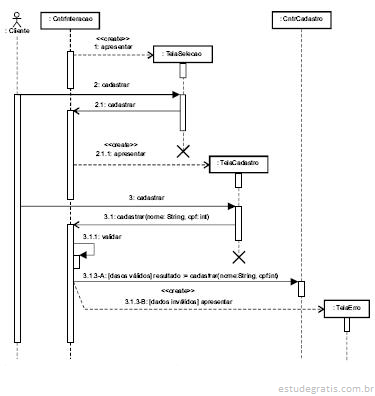

Com relação ao diagrama de seqüência UML mostrado acima, julgue os itens que se seguem.

A mensagem cadastrar enviada pela instância de TelaSelecao é assíncrona. As instâncias de TelaSelecao e TelaCadastro deixam de existir antes do final da interação descrita pelo diagrama. A mensagem validar é enviada de uma instância de CntrInteracao para outra instância dessa classe.

Julgue os próximos itens, acerca dos conceitos de desenvolvimento de sistemas.

I. Ferramentas denominadas de IDEs (ambientes de desenvolvimento interativo) não são consideradas ferramentas CASE, pois se aplicam ao paradigma de orientação a objetos e não ao paradigma de análise essencial ou análise e desenho estruturado.

II. A modelagem de dados empregando UML depende, fundamentalmente, de diagramas de classe.

III. A modelagem funcional empregando UML depende em maior proporção de diagramas de seqüência e colaboração, e, em menor proporção, de diagramas de componente e instalação.

A quantidade de itens certos é igual a
