Questões de Ciência da Computação do ano 2007

No que se refere a Processo Unificado, julgue os itens subseqüentes.

Na fase de construção, são implementados os casos de uso que tenham impacto sobre a arquitetura; na fase de transição, os casos sem impacto sobre a arquitetura, mas que descrevam funcionalidades que deverão estar presentes na versão que está sendo desenvolvida

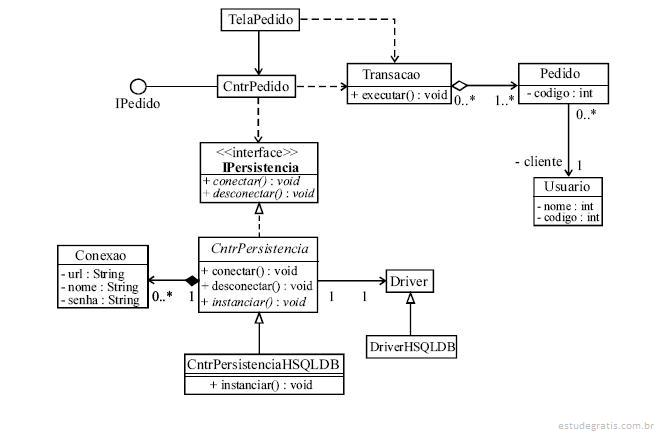

Considerando o diagrama de classes UML acima, julgue os itens a seguir.

Pode haver instâncias de Pedido sem haver instâncias de Transacao. Cada instância de Pedido pode estar ligada a várias instâncias de Transacao. No relacionamento entre Pedido e Usuario, o papel de Usuario é cliente e cada instância de Usuario pode estar ligada a várias instâncias de Pedido.

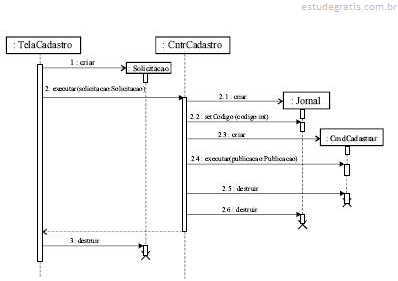

Considerando o diagrama de seqüência UML acima, julgue os itens seguintes.

A mensagem enviada para a instância de CntrCadastro é assíncrona. No diagrama, três objetos existiam antes da interação e dois são criados durante a interação. A seta pontilhada para a instância de TelaCadastro indica que um método está sendo invocado na instância de TelaCadastro.

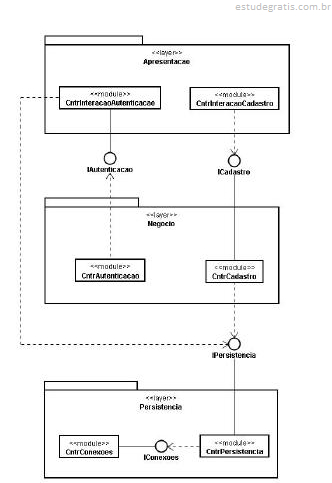

Com relação ao diagrama UML acima, julgue os próximos itens.

Considerando-se que o diagrama descreva a arquitetura de um software que adere ao estilo em camadas, verifica-se que esse estilo está sendo violado, pois há dependência entre módulos em uma mesma camada.

Com relação a engenharia de software, julgue os seguintes itens.

A arquitetura de um sistema de software é influenciada por casos de uso identificados na especificação dos requisitos. Além de casos de uso, outros fatores influenciam a arquitetura de um sistema, a exemplo de softwares de sistema usados e requisitos não-funcionais.
