O sistema de projeção cilíndrico, também denominado paralelo, supõe um feixe de raios projetantes paralelos entre si e é usado tanto na representação perspectiva quanto na descritiva. Com relação ao sistema cilíndrico e aos desenhos apresentados acima, julgue os itens subseqüentes.

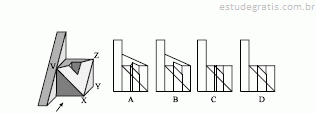

No desenho das vistas ortográficas do objeto apresentado em perspectiva, a aresta XY mostra-se em verdadeira grandeza na vista superior e como um ponto na vista frontal.

O sistema de projeção cilíndrico, também denominado paralelo, supõe um feixe de raios projetantes paralelos entre si e é usado tanto na representação perspectiva quanto na descritiva. Com relação ao sistema cilíndrico e aos desenhos apresentados acima, julgue os itens subseqüentes.

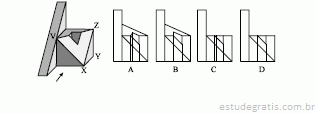

No desenho da perspectiva acima, a aresta XZ mostra-se em verdadeira grandeza pois faz parte do triângulo equilátero VXZ.

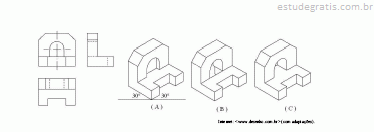

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

No desenho das vistas ortográficas, o posicionamento da vista superior abaixo da vista frontal indica que foi adotado o método de representação com o objeto colocado no 3.º diedro.

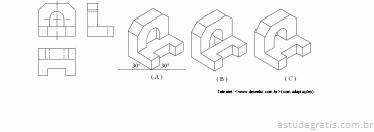

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

A medida dos ângulos na perspectiva (A) indica que as perspectivas são dimétricas, no sistema axonométrico ortogonal.

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

De acordo com as vistas do objeto representado, a perspectiva que o representa corretamente é a (B).
