Questões de Artes do ano 2008

Em um sistema de representação diédrico, os métodos de rebatimento, rotação e mudança de plano são chamados de métodos descritivos, os quais têm por finalidade obter vistas alternativas que mostrem as verdadeiras grandezas de arestas, faces, ângulos ou distâncias de ponto-a-ponto. A respeito desses métodos, julgue os próximos itens.

Uma das formas de encontrar o ângulo entre duas retas, é a utilização do método de rebatimento do plano por elas definido, no qual busca-se tornar o plano paralelo a um dos planos de projeção para que o ângulo apareça em verdadeira grandeza.

Em um sistema de representação diédrico, os métodos de rebatimento, rotação e mudança de plano são chamados de métodos descritivos, os quais têm por finalidade obter vistas alternativas que mostrem as verdadeiras grandezas de arestas, faces, ângulos ou distâncias de ponto-a-ponto. A respeito desses métodos, julgue os próximos itens.

Os desenhos arquitetônicos de portas em uma planta-baixa são exemplos de aplicação do método de rotação para delimitar a área livre necessária à abertura da porta.

Em um sistema de representação diédrico, os métodos de rebatimento, rotação e mudança de plano são chamados de métodos descritivos, os quais têm por finalidade obter vistas alternativas que mostrem as verdadeiras grandezas de arestas, faces, ângulos ou distâncias de ponto-a-ponto. A respeito desses métodos, julgue os próximos itens.

O método de mudança de plano consiste na troca do plano de projeção horizontal pelo plano de projeção vertical para que haja inversão das vistas e das projeções em verdadeira grandeza.

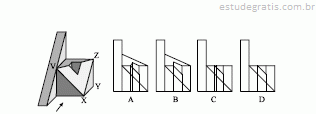

O sistema de projeção cilíndrico, também denominado paralelo, supõe um feixe de raios projetantes paralelos entre si e é usado tanto na representação perspectiva quanto na descritiva. Com relação ao sistema cilíndrico e aos desenhos apresentados acima, julgue os itens subseqüentes.

Denomina-se cavaleira a representação perspectiva apresentada, sendo esta obtida segundo eixos perpendiculares aos planos de projeção, com redução nas medidas de profundidade.

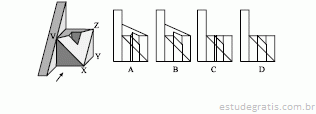

O sistema de projeção cilíndrico, também denominado paralelo, supõe um feixe de raios projetantes paralelos entre si e é usado tanto na representação perspectiva quanto na descritiva. Com relação ao sistema cilíndrico e aos desenhos apresentados acima, julgue os itens subseqüentes.

Considerando que a seta indica a frente do objeto, a vista B corresponde à vista frontal, no sistema de projeções cilíndrico-ortogonal.
