Questões de Arquitetura do ano 2010

Julgue os próximos itens, a respeito das linguagens de representação nas diversas fases do projeto arquitetônico.

Os croquis são, por definição, não técnicos, feitos à mão e, quando ocorrem no início dos trabalhos, não representam um diálogo, mas um monólogo do arquiteto. Já os croquis posteriores podem compor o estudo preliminar ou, no caso de um edifício público, complementar as explicações ao público.

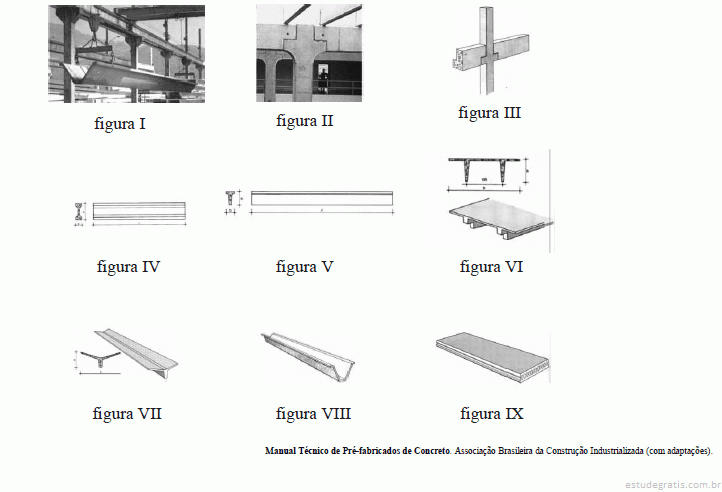

Considerando as figuras apresentadas acima, julgue os itens de 132 a 139, a respeito de industrialização e racionalização das construções.

A figura III mostra um console que não engrossa o pilar abaixo da viga, o que facilita a futura execução das vedações. Estruturalmente, não há inconveniente no recorte da viga, pois uma viga pré-moldada de seção constante é sempre superdimensionada junto ao apoio.

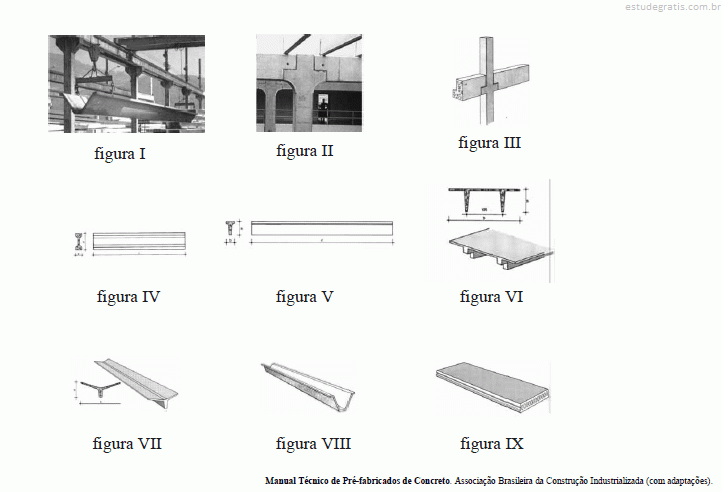

Considerando as figuras apresentadas acima, julgue os itens de 132 a 139, a respeito de industrialização e racionalização das construções.

A figura IV mostra um perfil I, a figura V, um perfil T e a figura VI, um duplo T. Da mesma maneira que o perfil metálico, o perfil I é composto de alma, mesa superior e mesa inferior. Normalmente, a nervura, caracterizada pela alma do perfil T, é suficiente para a resistência, o que torna o perfil I antieconômico.

Considerando as figuras apresentadas acima, julgue os itens de 132 a 139, a respeito de industrialização e racionalização das construções.

Nas usinas de pré-fabricados, a concepção da movimentação de peças, ilustrada na figura I, é muito importante. O cabide, que segura a viga-calha, na ilustração, foi projetado para eliminar esforços horizontais na peça, reduzindo a necessidade de armação parasita.

Considerando as figuras apresentadas acima, julgue os itens de 132 a 139, a respeito de industrialização e racionalização das construções.

Na figura II, o engrossamento do pilar tem motivos estéticos — com o objetivo de criar um arco de concordância entre pilar e viga — e estruturais — facilita a transmissão dos momentos da viga para o pilar.
