Questões de Arquitetura do ano 2009

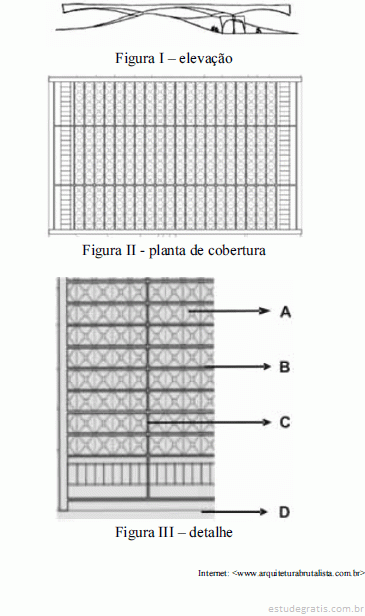

No Pavilhão do Brasil em Osaka de autoria do arquiteto Paulo Mendes da Rocha, a cobertura, em concreto protendido, é definida por duas vigas longitudinais com altura variável, amarradas por vigas transversais de concreto armado com cerca de 2 m de altura, que se repetem a cada 2 m. Entre essas últimas, dispõem-se domos, fechados com vidro. O conjunto desenha uma grelha que se interrompe aproximadamente a 5 m antes das divisas laterais, cujas extremidades menores recebem uma viga de bordo, com desenho em forma de seta apontada para baixo. As vigas longitudinais têm sua linha inferior desenhada em curvas suaves.

Com base no texto e nas imagens acima, julgue os itens de 41 a 46.

Na figura III, D indica a viga de bordo.

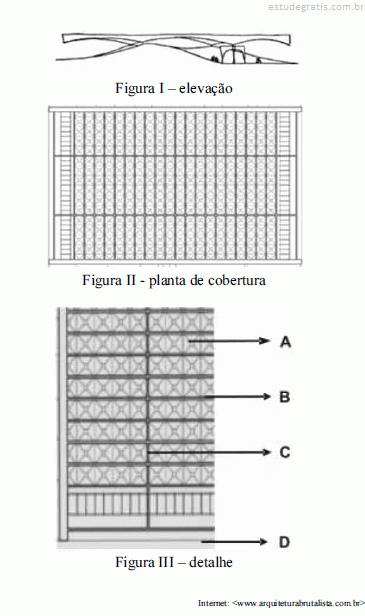

No Pavilhão do Brasil em Osaka de autoria do arquiteto Paulo Mendes da Rocha, a cobertura, em concreto protendido, é definida por duas vigas longitudinais com altura variável, amarradas por vigas transversais de concreto armado com cerca de 2 m de altura, que se repetem a cada 2 m. Entre essas últimas, dispõem-se domos, fechados com vidro. O conjunto desenha uma grelha que se interrompe aproximadamente a 5 m antes das divisas laterais, cujas extremidades menores recebem uma viga de bordo, com desenho em forma de seta apontada para baixo. As vigas longitudinais têm sua linha inferior desenhada em curvas suaves.

Com base no texto e nas imagens acima, julgue os itens de 41 a 46.

A estrutura em grelha, mostrada na figura II, é composta por um conjunto formado de barras e nós.

No Pavilhão do Brasil em Osaka de autoria do arquiteto Paulo Mendes da Rocha, a cobertura, em concreto protendido, é definida por duas vigas longitudinais com altura variável, amarradas por vigas transversais de concreto armado com cerca de 2 m de altura, que se repetem a cada 2 m. Entre essas últimas, dispõem-se domos, fechados com vidro. O conjunto desenha uma grelha que se interrompe aproximadamente a 5 m antes das divisas laterais, cujas extremidades menores recebem uma viga de bordo, com desenho em forma de seta apontada para baixo. As vigas longitudinais têm sua linha inferior desenhada em curvas suaves.

Com base no texto e nas imagens acima, julgue os itens de 41 a 46.

Uma grelha é uma estrutura plana reticulada, composta de membros contínuos que se interceptam ou se cruzam mutuamente, a qual está sujeita a cargas perpendiculares ao seu plano.

No Pavilhão do Brasil em Osaka de autoria do arquiteto Paulo Mendes da Rocha, a cobertura, em concreto protendido, é definida por duas vigas longitudinais com altura variável, amarradas por vigas transversais de concreto armado com cerca de 2 m de altura, que se repetem a cada 2 m. Entre essas últimas, dispõem-se domos, fechados com vidro. O conjunto desenha uma grelha que se interrompe aproximadamente a 5 m antes das divisas laterais, cujas extremidades menores recebem uma viga de bordo, com desenho em forma de seta apontada para baixo. As vigas longitudinais têm sua linha inferior desenhada em curvas suaves.

Com base no texto e nas imagens acima, julgue os itens de 41 a 46.

A opção pelo uso da grelha, vantajosa sobretudo no caso de grandes vãos, contribui para reduzir o peso próprio da laje, pela eliminação do concreto que se encontra acima da linha neutra, ou seja, que está sendo tracionado.

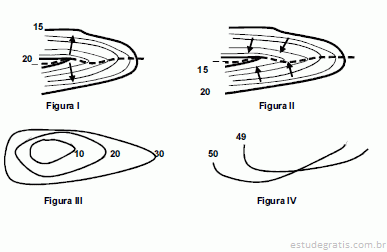

Considerando as figuras acima, julgue os itens subsequentes.

A figura I corresponde a um espigão, ou seja, à linha de encontro de duas vertentes opostas, onde as águas tendem a se acumular, enquanto a figura II corresponde a um talvegue, superfície de altitude mais elevada da linha de cumeada.
