Questões de Arquitetura do ano 2009

Acerca das técnicas de desenho e do conceito de perspectiva, julgue os itens a seguir.

Entre as perspectivas sem ponto de fuga, incluem-se a cavaleira, a isométrica, a bimétrica e a trimétrica. Uma perspectiva isométrica baseia-se em 3 eixos de coordenadas. O eixo Oz é vertical, os eixos Ox e Oy são traçados, respectivamente, com ângulo de 30º em relação à horizontal.

Acerca das técnicas de desenho e do conceito de perspectiva, julgue os itens a seguir.

Existem perspectivas de 1, 2 e 3 pontos de fuga, sendo que a de 3 pontos de fuga é denominada perspectiva cônica.

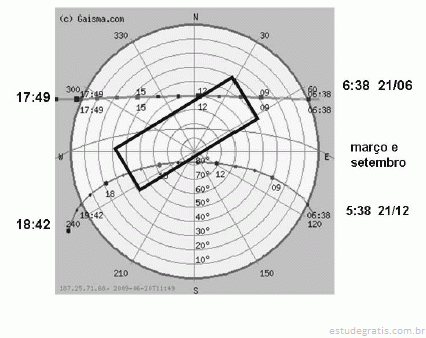

O gráfico acima apresenta informações acerca do movimento aparente do sol de Brasília, em que o retângulo sobreposto representa uma edificação. Os valores das horas de nascer e pôr do sol foram retificadas desconsiderando-se o horário de verão. A respeito do gráfico e da edificação nele intercalada, julgue os itens que se seguem.

Na latitude de Brasília, o sol nunca fica a pino, o que pode ser observado pelas curvas dos solstícios de inverno e de verão, que não atingem o zênite.

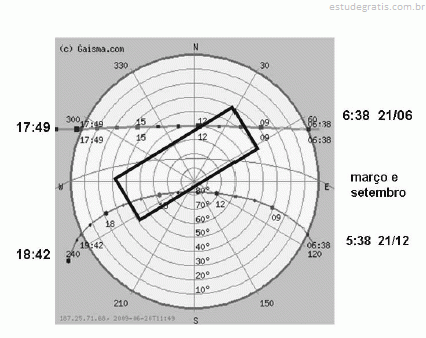

O gráfico acima apresenta informações acerca do movimento aparente do sol de Brasília, em que o retângulo sobreposto representa uma edificação. Os valores das horas de nascer e pôr do sol foram retificadas desconsiderando-se o horário de verão. A respeito do gráfico e da edificação nele intercalada, julgue os itens que se seguem.

A fachada sudeste da edificação representada no gráfico acima recebe sol durante a manhã inteira no solstício de verão, mas no equinócio, não. No solstício de inverno, às 9 h da manhã, a fachada sudeste fica na sombra.

O gráfico acima apresenta informações acerca do movimento aparente do sol de Brasília, em que o retângulo sobreposto representa uma edificação. Os valores das horas de nascer e pôr do sol foram retificadas desconsiderando-se o horário de verão. A respeito do gráfico e da edificação nele intercalada, julgue os itens que se seguem.

Uma boa proteção para a fachada sudeste é o brise vertical, já que, no verão, alguns elementos horizontais podem melhorar a proteção aos raios solares que, em ângulo maiores de 60º, atingem a fachada da edificação representada.
