Questões de Arquitetura do ano 2009

Considerando a criação de um bloco para uma porta de 0,80 m × 2,10 m utilizando o AutoCAD 2007, julgue os itens a seguir.

I É obrigatória a criação de dois blocos para portas, um para representar a porta abrindo à direita e outro para representar a porta abrindo à esquerda.

II As entidades que compõem um bloco (block) podem pertencer a uma ou mais camadas (layer).

III A definição de um bloco (block) consiste em: nome, ponto de inserção e entidades a serem agrupadas nele.

IV Quando entidades pertencentes à camada (layer) zero são agrupadas em um bloco (block), estas podem assumir a cor e o tipo de linha (linetype) do layer vigente (current) quando inseridas no desenho.

A quantidade de itens certos é igual a

Os comandos de desenho/edição no AutoCAD 2008 permitem

I gerar linhas de referência com comprimento infinito em ambas direções a partir do comando Construction Line.

II gerar linhas a partir do comando de paralelas (offset) com propriedades idênticas às originais, na camada (layer) vigente ou na camada do objeto fonte. Este ajuste é feito na caixa de diálogo do gerenciador de camadas.

III gerar linhas e colunas com o comando Tabelas (table) com dados que eventualmente podem estar associados a uma planilha Excel. Podem ser aplicadas em listagens de materiais e elementos arquitetônicos, como por exemplo: portas, janelas etc.

IV aplicar um fator de escala multiplicador em objetos (scale), utilizando objeto de referência como base para a nova escala do objeto a ser modificado.

Estão certos apenas os itens

Desde a década passada o desenho assistido por computador incorporou as exigências do desenho técnico e do desenho arquitetônico ao desenvolvimento de projetos de arquitetura e urbanismo. Acerca desses conhecimentos, julgue os itens subsequentes.

No programa AutoCAD, os desenhos das plantas, cortes ou fachadas são desenvolvidos na área de trabalho denominada paper space, cujas informações devem ser organizadas em layers, que representam camadas diferenciadas e podem ser separadas por cores e tipos de linhas diferenciados.

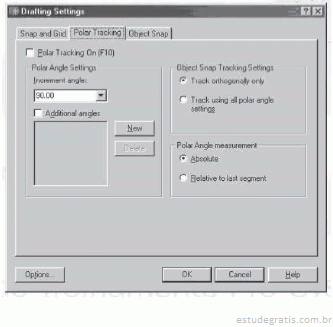

No software AutoCAD 2007, para se definir os ângulos polares e outras variáveis, deve-se usar a ficha Polar Tracking (rastreamento polar) da caixa de diálogos Drafting Settings (regulagens de desenho) apresentada na figura acima. Com base nas opções apresentadas nessa caixa de diálogo, julgue os seguintes itens.

Ao se selecionar a opção Additional angles (ângulos adicionais), é possível adicionar ângulos diferentes a uma lista predefinida pelo AutoCAD.

Quanto ao aplicativo AutoCAD, julgue o seguinte item.

As informações são inseridas no modelspace por meio de janelas individuais. No modo paperspace, é feita a escala 1:1, em que são inseridos margem e rótulo. Quando se está no modo paperspace, não se tem acesso ao modelo criado no modelspace.
