Questões de Arquitetura do ano 2009

A respeito dos métodos, das técnicas e dos instrumentos de desenho e projeto, julgue os itens a seguir.

Um dos exemplos de revisão de normas, em função do desenvolvimento da tecnologia e da incorporação de práticas de desenho auxiliado por computador, está presente na ABNT NBR 6492, com a aceitação da escrita de cotas conforme o padrão americano do AutoCAD, isto é, usando o ponto como separador decimal, em lugar da vírgula recomendada pelo sistema internacional empregado no Brasil.

A respeito dos métodos, das técnicas e dos instrumentos de desenho e projeto, julgue os itens a seguir.

A Modelagem de Informações para a Construção — BIM (building information modeling) — é a designação de um tipo de programa CAD que permite associar às linhas dos desenhos de elementos arquitetônicos — paredes, portas, janelas etc. — informações como custo unitário ou suas características físicas, materiais, estruturais e dimensionais.

Com relação ao uso da informática aplicada à arquitetura, nas diferentes etapas do projeto arquitetônico, julgue o item que se segue.

Entre as aplicações da informática na arquitetura, estão os programas de conforto térmico que permitem simular o comportamento térmico de uma edificação a partir da definição dos materiais a serem empregados e de outros dados pertinentes, como os dados climáticos e de insolação locais.

Acerca das escalas utilizadas no desenho arquitetônico, julgue os itens seguintes.

A escala usual para desenho de plantas-baixas e cortes é a de 1:50, na qual um objeto é desenhado com as dimensões 50 vezes menor que suas medidas reais. Nessa escala, um pé-direito de 2,75 m deve ser desenhado e cotado como 5,5 cm no corte do pavimento correspondente.

Acerca das escalas utilizadas no desenho arquitetônico, julgue os itens seguintes.

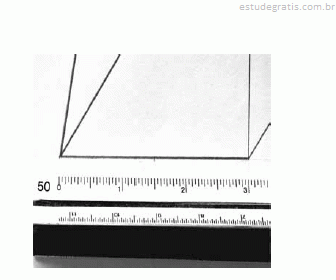

Considerando que o escalímetro incorpora as medidas em escala tais como estas devem ser desenhadas no papel e que a figura abaixo mostra um escalímetro colocado paralelamente a uma linha, é correto afirmar, com base na figura, que a medida da linha é de 30 cm, caso a escala utilizada para o desenho tenha sido 1:5.
