Questões Concurso TRT 5ª

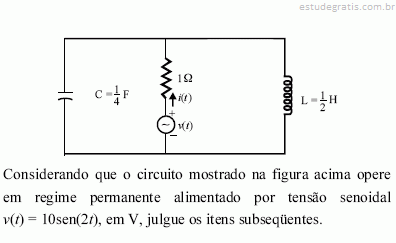

A corrente i(t) está avançada da tensão v(t).

Se a freqüência da tensão v(t) for duplicada, nenhuma alteração ocorrerá na amplitude da corrente i(t).

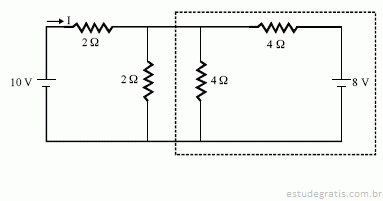

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

A parte do circuito elétrico delimitada pela região interna às linhas tracejadas pode ser substituída por um circuito elétrico constituído de uma fonte ideal CC de 4 V em série com um resistor igual a 2 S.

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

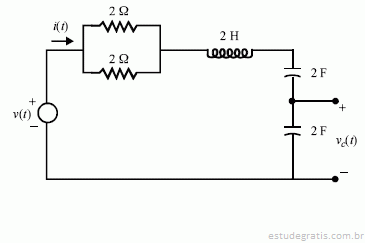

Considerando que, no circuito elétrico acima, todos os elementos passivos armazenadores de energia encontrem- se descarregados no instante t = 0 s e que v(t) seja uma fonte de tensão, julgue os itens a seguir.

Esse circuito apresenta característica de resposta transitória criticamente amortecida.
