Questões Concurso STM

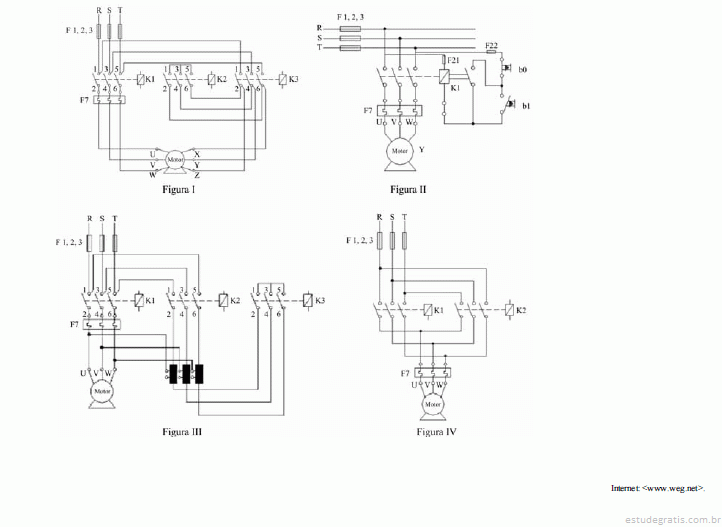

Um motor de indução trifásico novo deve ser testado para instalação em uma máquina, montada em um galpão industrial, após reforma. As especificações desse motor são: potência igual a 17,3 kW; 12 terminais externos para ligações; 4 polos; escorregamento 10%; tensões de alimentação de linha 220/380/440/760 V; 60 Hz; rotor tipo gaiola de esquilo; fator de potência de 80% e rendimento unitário. Para as condições de aplicação do motor, a relação entre a corrente de partida e a corrente nominal é igual a 5. Testes deverão ser efetuados levando-se em conta diferentes ligações elétricas, conforme ilustram os esquemas mostrados nas figuras acima. A partir dessas informações e das figuras apresentadas, julgue os itens subsequentes.

Utilizando-se o sistema de alimentação ilustrado na figura I, a corrente de partida do motor será aproximadamente igual a 55 A, o que equivale a um terço da corrente observada se utilizado o sistema de partida ilustrado na figura II, para uma rede de alimentação trifásica de 380 V.

Um motor de indução trifásico novo deve ser testado para instalação em uma máquina, montada em um galpão industrial, após reforma. As especificações desse motor são: potência igual a 17,3 kW; 12 terminais externos para ligações; 4 polos; escorregamento 10%; tensões de alimentação de linha 220/380/440/760 V; 60 Hz; rotor tipo gaiola de esquilo; fator de potência de 80% e rendimento unitário. Para as condições de aplicação do motor, a relação entre a corrente de partida e a corrente nominal é igual a 5. Testes deverão ser efetuados levando-se em conta diferentes ligações elétricas, conforme ilustram os esquemas mostrados nas figuras acima. A partir dessas informações e das figuras apresentadas, julgue os itens subsequentes.

O sistema de partida ilustrado no esquema da figura III é recomendado se o objetivo é preservar o valor da tensão nominal do motor em relação à da rede de alimentação no momento da partida.

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

É correto inferir que, no processo de avaria do motor, houve curto-circuito.

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

Os dois motores possuem correntes nominais equivalentes, portanto, não há necessidade de ajustes no relé de sobrecarga do circuito que protege o motor.

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

A velocidade síncrona do motor é maior que 3.500 rpm.
