A energia elétrica pode ser condicionada e transferida como corrente contínua (CC) ou alternada (CA). A conversão de uma forma em outra é feita por meio de equipamentos conversores que utilizam dispositivos semicondutores de chaveamento. Acerca desse tema, julgue os itens subsequentes.

Nos conversores, quando se realiza o chaveamento de cargas indutivas em alta frequência, é necessário o uso de diodos com alto tempo de recuperação reversa nos circuitos típicos.

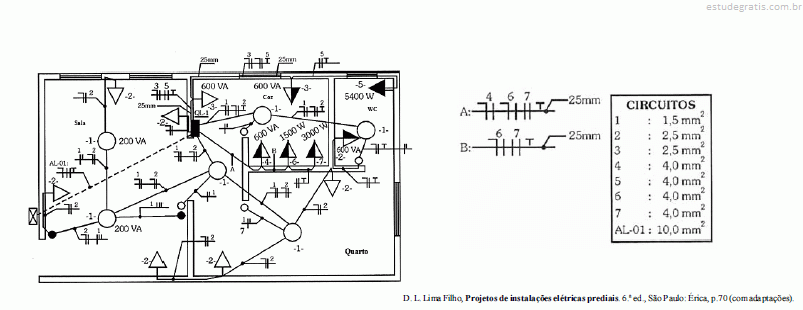

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

A maior quantidade das tomadas na instalação tem indicação para altura baixa.

O motor de corrente contínua (CC) é um dispositivo de conversão eletromecânica de energia muito utilizado em servomecanismos. A figura acima mostra um modelo para esse tipo de motor, em que são representadas a parte elétrica (isto é, a malha do circuito de armadura) e a parte mecânica — J representa o momento de inércia do rotor e da carga sendo tracionada, e B é o coeficiente de atrito viscoso referente ao atrito do eixo do rotor e da carga com seus mancais. A tensão e_a(t) é a tensão de armadura (ou de entrada). Com base nesse modelo e assumindo que se trata de um motor com ímã permanente, julgue os itens de 66 a 71.

A curva característica estática do motor, representando o torque, T(t), em relação à velocidade de rotação,  apresenta derivada negativa.

O motor de corrente contínua (CC) é um dispositivo de conversão eletromecânica de energia muito utilizado em servomecanismos. A figura acima mostra um modelo para esse tipo de motor, em que são representadas a parte elétrica (isto é, a malha do circuito de armadura) e a parte mecânica — J representa o momento de inércia do rotor e da carga sendo tracionada, e B é o coeficiente de atrito viscoso referente ao atrito do eixo do rotor e da carga com seus mancais. A tensão e_a(t) é a tensão de armadura (ou de entrada). Com base nesse modelo e assumindo que se trata de um motor com ímã permanente, julgue os itens de 66 a 71.

A força contraeletromotriz vb(t) é diretamente proporcional à aceleração rotacional do eixo do motor, d /dt.

O motor de corrente contínua (CC) é um dispositivo de conversão eletromecânica de energia muito utilizado em servomecanismos. A figura acima mostra um modelo para esse tipo de motor, em que são representadas a parte elétrica (isto é, a malha do circuito de armadura) e a parte mecânica — J representa o momento de inércia do rotor e da carga sendo tracionada, e B é o coeficiente de atrito viscoso referente ao atrito do eixo do rotor e da carga com seus mancais. A tensão e_a(t) é a tensão de armadura (ou de entrada). Com base nesse modelo e assumindo que se trata de um motor com ímã permanente, julgue os itens de 66 a 71.

O torque, T(t), gerado no eixo do motor, é diretamente proporcional à corrente de armadura i_a(t).
