Questões Concurso SGA/AC

As máquinas elétricas utilizadas como gerador ou como motores são encontradas nos mais diferentes tipos de aplicações. A respeito dessas máquinas, julgue os itens que se seguem.

Um motor CC do tipo excitação de campo em série, durante os primeiros instantes após o seu acionamento, apresenta conjugado aproximadamente nulo.

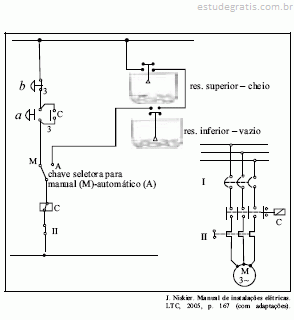

A figura acima mostra os esquemas dos circuitos de comando e de força de um mecanismo para bombear água de um reservatório inferior para o superior, quando necessário. No modo automático, quando o reservatório estiver cheio, a opção para bombeamento é desabilitada pelo mecanismo; se o reservatório inferior estiver vazio, será necessário enchê-lo inicialmente, para haver bombeamento para o reservatório superior. Ambos os reservatórios são dotados de controle automático de bóia. A partir dessas informações, julgue os itens que se seguem.

Com a chave seletora na posição manual, o motor somente será acionado, quando necessário, por meio de atuação sobre a botoeira  no circuito de comando.

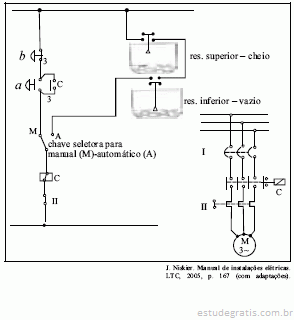

A figura acima mostra os esquemas dos circuitos de comando e de força de um mecanismo para bombear água de um reservatório inferior para o superior, quando necessário. No modo automático, quando o reservatório estiver cheio, a opção para bombeamento é desabilitada pelo mecanismo; se o reservatório inferior estiver vazio, será necessário enchê-lo inicialmente, para haver bombeamento para o reservatório superior. Ambos os reservatórios são dotados de controle automático de bóia. A partir dessas informações, julgue os itens que se seguem.

Conforme o esquema mostrado, a atuação dos automáticos de bóia somente contribuirá para acionamento do motor caso a chave seletora estiver na posição automática.

A respeito dos diodos utilizados em circuitos eletrônicos e de potência, julgue os itens subseqüentes.

Na estrutura de um diodo de junção P-N, existem três terminais, a saber: um anodo, um catodo e um terminal para injeção de nível de sinal CC, o qual permite que o diodo venha a conduzir qualquer que seja a tensão aplicada a seus terminais.

Julgue os próximos itens, relativos a materiais condutores, isolantes e magnéticos.

O alumínio, por apresentar considerável quantidade de elétrons livres, porém inferior à de elementos como o cobre, é um bom condutor.
