Questões Concurso Prefeitura de Itaituba - PA

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Para elaborar uma planta baixa, cortes e cobertura de um edifício de 4 andares, é necessário o conhecimento das linhas do desenho técnico de acordo com NBR 8403 - Tipos de Linhas. Relacione o uso com o tipo de linha e assinale a alternativa que contém a seqüência correta, de cima para baixo:

1. arestas e contornos visíveis         ( ) traço ponto estreita

2. arestas não visíveis e projeção       ( ) traço ponto larga

3. linhas de centro e eixo de simetria      ( ) tracejada

4. linha de corte                                      ( ) contínua larga

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Você fez um levantamento de uma sala de reuniões no prédio da prefeitura, que mede 3,5m x 4,5m. Você precisa fazer o desenho na escala 1/25 e só dispõe de uma régua comum de centímetros. Quais seriam as dimensões do desenho?

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

No desenho abaixo, quais planos fazem parte das vistas ortogonais principais, segundo a NBR 10067 – Representação?

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

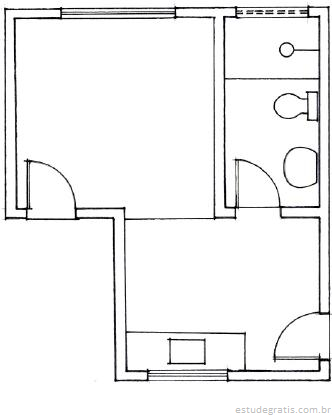

Na planta baixa, é correto identificar as seguintes convenções para desenho arquitetônico:

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

O engenheiro de uma residência passou a Você, como desenhista, o croqui abaixo. É correto identificar os seguintes símbolos do desenho para projeto elétrico:
