Questões Concurso Instituto Nacional de Pesquisas Espaciais (INPE)

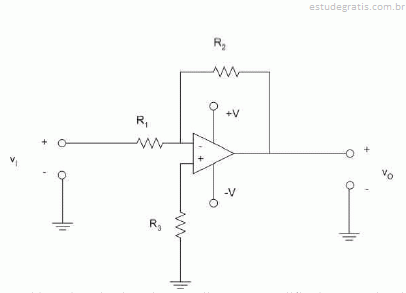

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No amplificador de tensão mostrado na figura, o ganho de tensão é igual a R₁/R₂.

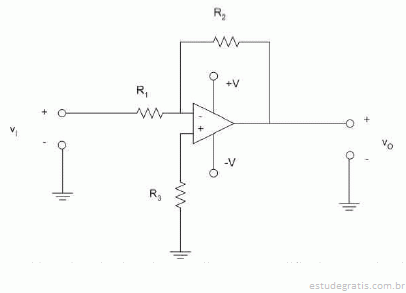

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No circuito do amplificador de tensão mostrado, a corrente que atravessa o resistor R₃ é muito baixa, podendo ser desprezada em aplicações típicas.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse amplificador de tensão, utiliza-se um procedimento de realimentação positiva.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Os níveis de saturação da tensão de saída desse circuito dependem dos níveis de tensão de alimentação +V e -V.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse circuito, a corrente que percorre o resistor R₁ é praticamente a mesma que percorre o resistor R₂.
