Questões Concurso Instituto Nacional de Pesquisas Espaciais (INPE)

Análise estrutural é a parte da engenharia que calcula as tensões, as deformações e os deslocamentos nos sistemas estruturais sujeitos aos mais diversos carregamentos. Acerca desse assunto, julgue os próximos itens.

Considere a ligação em aço, com dois parafusos, conforme ilustrado na figura abaixo, trabalhando à tração. Supondo que o flange seja suficientemente rígido e que não haja rasgamento das chapas C1 e C2 , se F é a força aplicada no ponto A, é possível garantir que a força de reação Q em cada parafuso não ultrapassa o valor de F/2, independente da espessura da chapas.

Análise estrutural é a parte da engenharia que calcula as tensões, as deformações e os deslocamentos nos sistemas estruturais sujeitos aos mais diversos carregamentos. Acerca desse assunto, julgue os próximos itens.

Considere que as colunas no plano ilustradas na figura seguinte sejam de um mesmo material, com comprimentos, seções transversais e inércias idênticas. Considere também que A seja um apoio com rotação e translações impedidas; B, um apoio com rotação impedida e translações horizontal livre; C, um apoio com rotação livre e translações impedidas; e D um apoio com rotação e translação vertical livres. Nessa situação, do ponto de vista teórico e referindo-se às cargas críticas P e Q que provocam instabilidade nas colunas, conforme linha tracejada, é correto afirmar que a carga Q é superior à carga P.

Análise estrutural é a parte da engenharia que calcula as tensões, as deformações e os deslocamentos nos sistemas estruturais sujeitos aos mais diversos carregamentos. Acerca desse assunto, julgue os próximos itens.

Para a treliça apresentada na figura abaixo, com carga P de cima para baixo, pode-se afirmar que todas as diagonais estão sob compressão e todos os montantes estão sob tração.

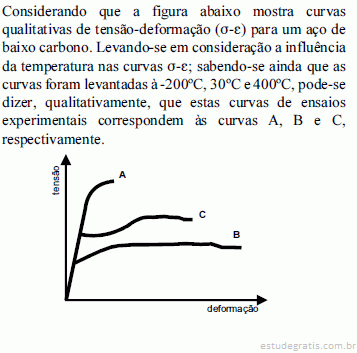

Com base nas experiências, modelos numéricos podem ser desenvolvidos e até adotados na substituição experimental mas para isso a comprovação laboratorial é muito importante. A respeito das análises e testes exprimentais, julgue os itens que seguem.

Com base nas experiências, modelos numéricos podem ser desenvolvidos e até adotados na substituição experimental mas para isso a comprovação laboratorial é muito importante. A respeito das análises e testes exprimentais, julgue os itens que seguem.

Considere que a figura seguinte consiste de um modelo para ensaio à flexão de viga retangular carregada no meio do vão. Considerando a técnica da fotoelasticidade, podese afirmar que um dos fundamentos dessa técnica é a de que em corpos geometricamente semelhantes e simplesmente conectados a distribuição de tensão elástica não é afetada pelas constantes elásticas do material do modelo.
