Questões Concurso Instituto Nacional de Pesquisas Espaciais (INPE)

Considerando os conceitos de banco de dados geográficos, julgue os itens a seguir. Dois tipos de dados são amplamente utilizados no GIS: os dados espaciais e os dados não-espaciais.

Acerca do Método dos Elementos Finitos (MEF), um método utilizado na solução de problemas de engenharia estrutural, hidráulica e térmica, entre outros, julgue os itens a seguir. No NASTRAN, como em outros códigos de cálculo que usam o MEF, as funções deslocamento no elemento finito podem ter continuidade Cⁿ se suas derivadas de ordem “n” são contínuas. Pode-se dizer que a continuidade C¹ assegura que, em elementos fletidos de placas existe a continuidade de deflexões e rotação entre elementos finitos adjacentes.

Acerca do Método dos Elementos Finitos (MEF), um método utilizado na solução de problemas de engenharia estrutural, hidráulica e térmica, entre outros, julgue os itens a seguir.

No programa NASTRAN, para se obter bons resultados, sugere-se que a malha de elementos finitos, que discretiza o objeto em estudo, deve ser formada por elementos de dimensões aproximadamente iguais. Como norma geral, as malha mais refinadas produzem resultados mais precisos que as malhas grosseiras com grandes elementos. Portanto, entre os elementos triangulares A e B na figura, aqueles com ângulos pequenos, geralmente, dão melhores resultados.

Acerca do Método dos Elementos Finitos (MEF), um método utilizado na solução de problemas de engenharia estrutural, hidráulica e térmica, entre outros, julgue os itens a seguir.

No programa NASTRAN, sempre que numa região do objeto em estudo houver altos gradientes de tensão ou de potencial aconselha-se o refinamento da malha de elementos finitos naquela região ou o uso de elementos com maior número de nós, ou seja; com maior grau nas funções de forma dos elementos. Assim pode-se afirmar que a malha da figura abaixo está correta para capturar tensões na borda do buraco.

Acerca do Método dos Elementos Finitos (MEF), um método utilizado na solução de problemas de engenharia estrutural, hidráulica e térmica, entre outros, julgue os itens a seguir.

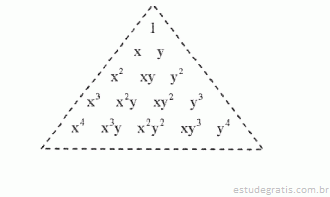

A solução em elementos finitos será tanto melhor quanto maior é o grau das funções de forma completas ou polinômios de interpolação. Uma forma imediata de identificar os termos de um polinômio completo é observar o Triângulo de Pascal, como apresenta a figura abaixo. É certo afirmar que um elemento serendipity possui os termos centrais do polinômio de Pascal e neste caso as funções interpoladoras do elemento finito são também conhecidas como lagrangeanas.
