Questões Concurso Companhia Energética de Minas Gerais - MG (CEMIG/MG)

Durante o mês de setembro de 1974, a afluência média ao reservatório de um dado aproveitamento hidrelétrico foi de 200 m³/s. No mesmo período, a concessionária de energia operou o reservatório liberando para jusante uma vazão para atendimento à navegação, sendo que a geração de energia elétrica consumiu uma vazão adicional de 320 m³/s. A chuva mensal na região foi de 10 mm, enquanto a evaporação mensal da superfície do lago foi de 70 mm. Sabe-se que, no início do mês, o nível de água (NA) do reservatório estava na elevação 715,00 m e, ao final, o mesmo se encontrava na elevação 714,40 m.

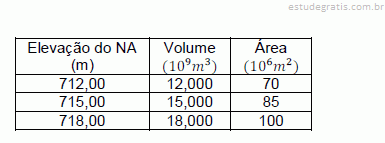

A seguir apresenta-se a relação cota-área-volume do reservatório.

 Vale ressaltar que, para fim de contingenciamento, a concessionária de energia atendeu a uma comunidade local fornecendo por sete dias uma vazão de 41 m³/s para irrigação de culturas. Pode-se, então, aproximar a vazão destinada ao atendimento à navegação a quanto?

(*) Despreze as perdas por infiltração e calcule a chuva efetiva (chuva-evaporação) sobre o lago com base no NA na elevação 715,00 m. Ademais, fazer interpolação linear na relação cota-área-volume.

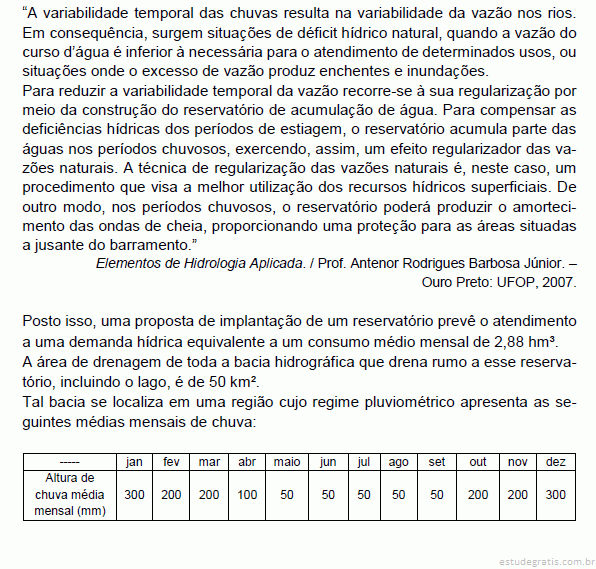

Com base nessas informações e considerando que todas as abstrações hidrológicas possam ser sintetizadas em um coeficiente de 20% da chuva total (ou seja, run off de 80%), conclui-se que o volume útil do reservatório para atender à demanda média mensal de água supracitada deve ser de, pelo menos,

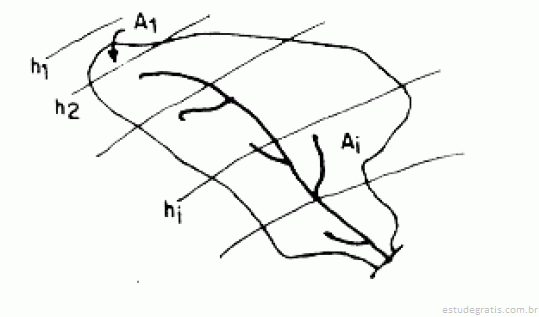

A figura a seguir representa uma das formas mais comuns para o cálculo da lâmina média de chuva precipitada em uma bacia e é denominada:

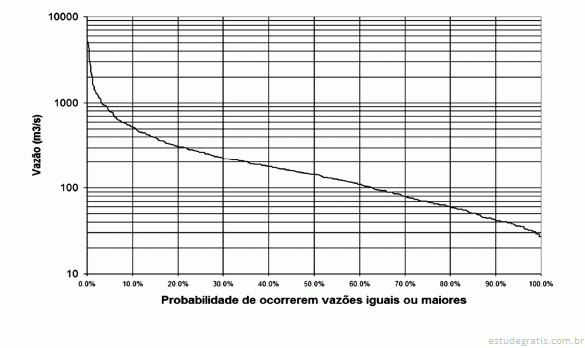

A figura a seguir representa uma curva de permanência de vazões.

Analisando o gráfico, é CORRETO afirmar:
