Questões Concurso CENSIPAM/AM

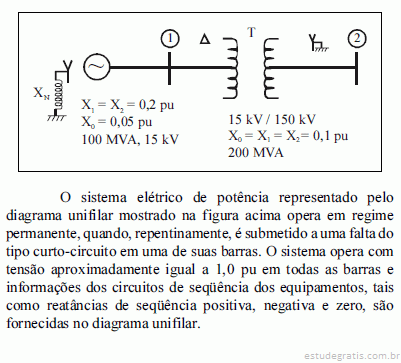

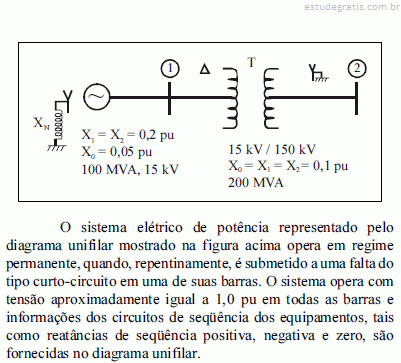

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Caso a falta seja do tipo curto-circuito bifásico-terra e ocorra na barra Ï, então para calcular a intensidade da corrente de curto-circuito não há necessidade de conhecer os valores das reatâncias X0 e Xn do gerador.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Nesse sistema, o transformador contribui com 30% da corrente de curto-circuito, caso a falta, independentemente do tipo, ocorra na barra Î. Na situação em que a falta ocorre na barra Ï, essa porcentagem é variável.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Considere que a base de potência do sitema é igual a 100 MVA e os de tensão correspondem às próprias bases dos equipamentos. Nessa situação, a intensidade da corrente de curto-circuito trifásico na barra Î, em pu, é igual a

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

A corrente de seqüência zero devida a um curto-circuito fase-fase (bifásico) na bara Ï é igual a 2.000 A.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Na barra Ï, o curto-circuito do tipo monofásico apresenta corrente com maior intensidade que o curto-circuito do tipo trifásico.
