Questões Concurso Assembléia Legislativa - SP

O resistor cujos anéis têm as cores azul, cinza, amarelo e dourado vale

A) 5,6 k ± 5%

B) 560 k ± 10%

C) 680 k ± 5%

D) 68 k ± 5%

E) 6,8 k ± 10%

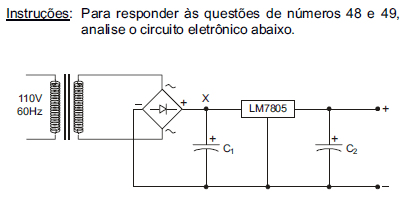

O dispositivo identificado por LM7805 é um circuito integrado

Considerando que a especificação do transformador é 110 V × 9V−2A e C1 = 2200 μF/50V, a tensão média no ponto X vale, aproximadamente, em V,

A corrente que atravessa uma resistência de 4,7 kΩ submetida à tensão de 24 V vale, aproximadamente,

Considere os símbolos abaixo.

 Os símbolos estão corretamente identificados em

A)

B)

C)

D)

E)
