Questões de Engenharia de Telecomunicações da CESGRANRIO

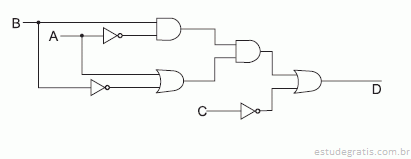

O circuito de lógica digital mostrado na figura acima pode ser simplificado para o circuito:

A)

B)

C)

D)

E)

A figura acima ilustra um circuito, onde a fonte encontra-se conectada a uma carga resistiva ajustável. Considere esse circuito em duas situações distintas. Na primeira, deseja-se ajustar a resistência R para que haja a máxima transferência de potência para a Carga 1, assinalada na figura, enquanto na segunda, deseja-se que a máxima transferência de potência ocorra com a Carga 2. Os valores de R, em ohms, que correspondem, respectivamente, a essas situações são

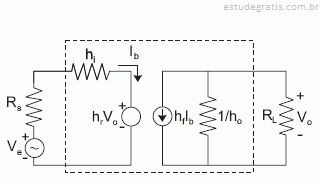

A figura acima ilustra um circuito que representa o modelo para pequenos sinais de um estágio transistorizado. A parte tracejada corresponde ao modelo híbrido equivalente completo do transistor. Os parâmetros hi, ho, hf e hr estão, respectivamente, nas seguintes unidades: ohms, siemens, adimensional e adimensional. A expressão correspondente ao ganho de tensão

A)

B)

C)

D)

E)

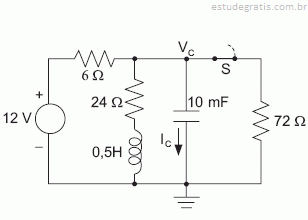

A figura acima ilustra um circuito alimentado por uma fonte de tensão contínua de 12 V. O circuito encontra-se operando em regime permanente com a chave S fechada. Em determinado instante, abre-se a chave S. Imediatamente após a abertura da chave, os valores da tensão VC, em volts, e da corrente IC, em ampères, são, respectivamente:
