Questões sobre Propagação e antenas

Com relação a conceitos básicos, componentes e funcionalidades de um sistema de comunicação, julgue os itens a seguir.

Na situação em que um sistema de comunicação opere na faixa de HF, o canal, devido à reflexão na ionosfera, pode produzir distorção do tipo multipercursos; ruído não-gaussiano, resultante de descargas atmosféricas; e ruído industrial.

Com relação a conceitos básicos, componentes e funcionalidades de um sistema de comunicação, julgue os itens a seguir.

No caso de operação em modo dominante, é correto afirmar que um guia de onda de seção transversal quadrada, de lado a, tem largura de banda de operação maior que a de um guia de ondas cilíndrico de raio a.

Com relação a conceitos básicos, componentes e funcionalidades de um sistema de comunicação, julgue os itens a seguir.

Considere que, no estágio de entrada de um sistema de recepção, seja necessário inserir um amplificador de baixo ruído, com 30 dB de ganho e banda de 500 MHz. Considere, ainda, que se tenham disponíveis dois amplificadores de 500 MHz, com ganhos de 10 dB e 20 dB e figuras de ruído, respectivamente, de 1,5 e 1,6. Nessa situação, se ambos os amplificadores tiverem a mesma condição de casamento com o sistema, é correto, para se minimizar ruído, conectar o amplificador de 10 dB na saída do amplificador de 20 dB.

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

A qualidade do sinal recebido em sistemas de broadcasting em VHF e UHF pode variar com o tempo devido a mudanças da refratividade da troposfera. O aparecimento de dutos na troposfera pode ser causado por mudanças da refratividade nessa camada atmosférica, fenômeno que pode acarretar degradação de sinal quando há reúso de freqüência em determinada região. Uma forma de minimizar esse efeito é por meio do uso de antenas diretivas na recepção do sinal de broadcasting.

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

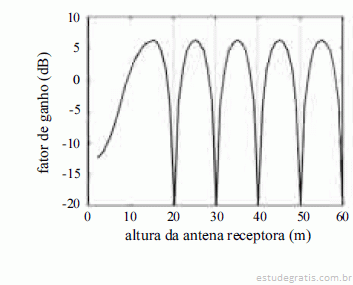

Quando o transmissor e receptor de um sistema de comunicação estão operando em proximidade com a superfície da Terra, reflexões multipercurso podem causar fading do sinal. Uma forma de observar o campo elétrico recebido é por meio da curva fator de ganho versus altura, como a ilustrada na figura a seguir, para a situação de Terra plana, distância de enlace fixa e diferentes alturas da antena de recepção.
