Questões sobre Propagação e antenas

A propagação das ondas eletromagnéticas (OEM) nas proximidades do solo dependem da freqüência e das características do percurso. Assinale a alternativa correta em relação a características das OEM e suas faixas de freqüência:

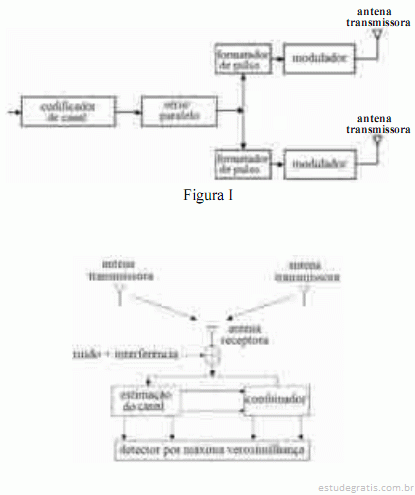

As figuras I e II ilustram um esquema MIMO (multiple input multiple output).

Julgue os itens a seguir, referentes a antenas e propagação.

Considere-se que um receptor intercepte, na freqüência de 2,5 GHz, um sinal com 1 mW/m² diretamente do transmissor e um sinal refletido, de mesma polarização, com densidade de potência igual a 0,25 mW/m² e em fase com o sinal direto. Nessa situação, é correto afirmar que a densidade de potência recebida pelo receptor é igual a 1,25 mW/m².

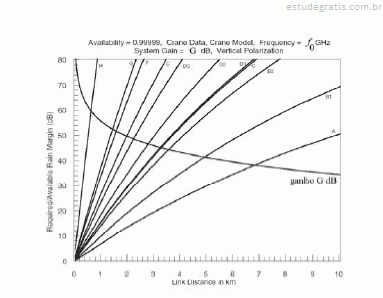

A figura acima apresenta o gráfico denominado link distance chart para disponibilidade de 99,999% obtido a partir do modelo global de Crane, para ser aplicado no projeto dos enlaces ponto-a-ponto da rede de transporte descrita no texto anterior. O modelo de Crane considera a possibilidade de a referida rede de transporte ser implantada em diversas regiões do globo, como indicado no referido gráfico. O gráfico foi obtido para enlaces que operam na freqüência f0 GHz, com polarização vertical, e apresenta ganho de sistema igual a G dB. A partir dessas informações e sabendo que, de fato, a rede de transporte será instalada em uma região do tipo D2, julgue o próximo item.

Se os referidos enlaces devem garantir disponibilidade de 99,999%, a distância entre transceptores de um mesmo enlace não deve ser superior a 2 km, com margem de desvanecimento devido a chuva da ordem de 50 dB.

Em sistemas de telecomunicações, a informação pode ser encaminhada da fonte para o receptor através de um meio físico, como o fio de cobre ou a fibra óptica, ou por meio do espaço, utilizando-se uma portadora em radiofreqüência (RF), que é adequadamente processada pelos diversos componentes desses sistemas, tanto no transmissor quanto no receptor. Acerca de componentes utilizados em sistemas de telecomunicações, julgue os itens a seguir.

A figura a seguir ilustra a seção de um guia de onda normalmente usado para a conexão do transmissor à antena em sistemas MMDS (multichannel multipoint distribution service), em que a freqüência da portadora de radiofreqüência (RF) está na faixa de microondas.
