Questões sobre Eletrônica analógica e digital

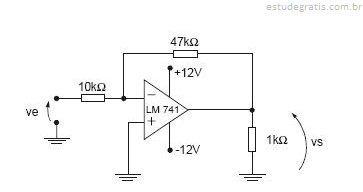

Considere o circuito abaixo para responder às questões de números 52 e 53.

No circuito apresentado, se Ve = 1 Vpp, o valor de Vs será de, aproximadamente,

Os resistores  , quando ligados em paralelo, a resistência equivalente vale 600 e, quando ligados em série, a resistência  equivalente vale 2 500 . Portanto,  valem,

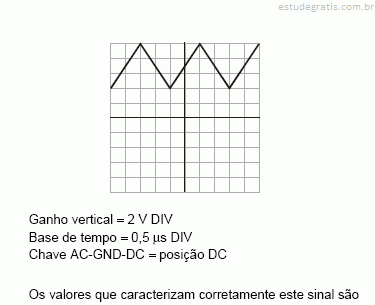

Abaixo são apresentadas a tela de um osciloscópio medindo um sinal triangular e as posições de alguns controles do instrumento. Antes da medida, com a chave AC-GND-DC na posição GND, o traço horizontal foi ajustado no centro da tela por meio do controle de posição vertical.

A)

B)

C)

D)

E)

No teste de um amplificador de áudio montado com o TDA 2002, aplicou-se, à sua entrada, um sinal de 1 kHz e 50 mV (pico a pico), obtendo na saída um sinal de 5 V (pico a pico) sobre uma carga de 4 Ω. O ganho de tensão em decibel e a potência RMS aproximada de saída valem, respectivamente,

Na figura abaixo, considere as portas devidamente alimentadas, A, B e C são as variáveis booleanas de entrada e Y a de saída do circuito. Quando a entrada C = 1, é correto afirmar que
