Questões de Engenharia de Telecomunicações do ano 2013

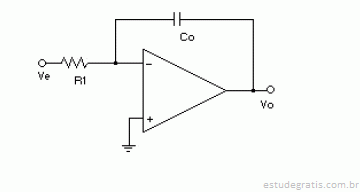

Com base no circuito apresentado na figura acima, julgue os itens seguintes.

O circuito acima apresentado pode atuar como diferenciador, com constante de tempo C₀R₁, e também como inversor, pois a tensão de saída está defasada em 180º em relação à tensão de entrada.

Os valores das correntes I1, I2 e I3 no ponto A são, respectivamente:

A diferença de tensão entre os pontos A e B é, em V,

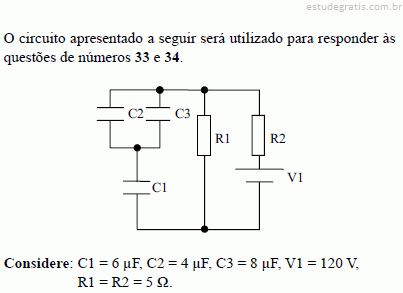

A capacitância equivalente do circuito é, em μF, igual a

Supondo o circuito estabilizado, a tensão em C1 é, em V, igual a
