Questões de Engenharia de Telecomunicações do ano 2007

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

Quando o transmissor e receptor de um sistema de comunicação estão operando em proximidade com a superfície da Terra, reflexões multipercurso podem causar fading do sinal. Uma forma de observar o campo elétrico recebido é por meio da curva fator de ganho versus altura, como a ilustrada na figura a seguir, para a situação de Terra plana, distância de enlace fixa e diferentes alturas da antena de recepção.

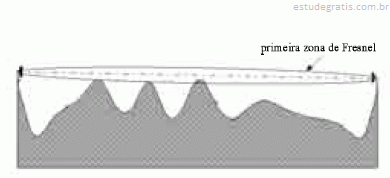

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Nos enlaces de microondas em visibilidade, o uso de diversidade de freqüência objetiva a proteção contra desvanecimentos por múltiplos percursos, sendo recomendado para sistemas em configuração N+1, com N > 1.

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Nesse enlace, a perda por espaço livre é superior a 130 dB.

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Como as dimensões do elipsóide de Fresnel dependem da freqüência da portadora transmitida, se a freqüência dessa portadora fosse inferior à atualmente utilizada no enlace, seria possível obter um enlace nas condições denominadas em visibilidade.

Com relação ao protocolo HDLC, julgue os itens subseqüentes.

O protocolo HDLC é orientado a bit e usa bit stuffing.
