Questões de Engenharia de Telecomunicações do ano 2004

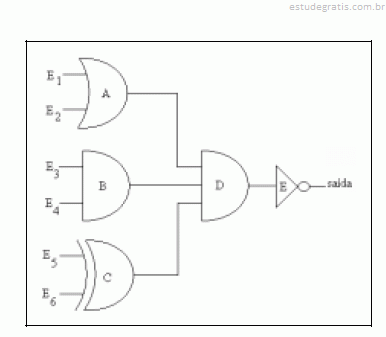

A figura acima mostra o diagrama de um circuito que está sendo analisado por um técnico. Com base nessa figura, julgue os itens que se seguem.

Se as entradas assumirem o valor E₁E₂E₃E₄E₅E₆ = 101011, a saída assumirá o valor lógico 0.

A figura acima mostra o diagrama de um circuito que está sendo analisado por um técnico. Com base nessa figura, julgue os itens que se seguem.

Se as entradas assumirem o valor E₁E₂E₃E₄E₅E₆ = 111001, a saída assumirá o valor lógico 0.

Com relação à figura acima, julgue o item a seguir.

A figura mostra um flip-flop JK mestre-escravo. Independentemente do estado inicial da saída Q, se as entradas J e K estiverem ambas em nível lógico 1, quando ocorrer uma transição negativa do clock, a saída Q irá para o nível lógico 1.

Em um sistema de energia elétrica em alta-tensão, há equipamentos que são projetados para desempenhar finalidades específicas. Entre aqueles utilizados para a redução da amplitude de grandezas que alimentam instrumentos de medição, incluem-se o

controlador lógico programável.

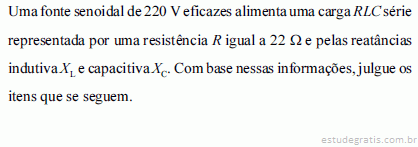

Independentemente dos valores de X_L e de X_C, a potência ativa fornecida pela fonte e dissipada no resistor é igual a 2.200 W.
