Questões de Geologia do ano 2010

O comportamento de maciços rochosos fraturados é fortemente influenciado pela presença de fraturas. O JRC e o JCS são parâmetros presentes no critério de ruptura de Barton. As formas mais adequadas para estimá-los no campo são, respectivamente,

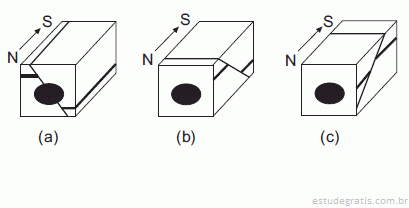

As classificações geomecânicas permitem determinar a qualidade dos maciços rochosos com a finalidade de subsidiar decisões de engenharia quanto aos métodos de escavação e sistemas de suporte. O sistema de classificação de Bieniawski (RMR – Rock Mass Ratio) é um dos mais adotados na prática da engenharia geotécnica. Um dos aspectos importantes desse sistema de classificação está relacionado com o ajuste da orientação das descontinuidades. A figura abaixo representa um túnel escavado no sentido de norte para sul e que atravessa zonas de falha normal, cujo mergulho é de 45º, mas com diferentes orientações em relação ao eixo do túnel.

Considerando-se que nos três casos os parâmetros de resistência das falhas são exatamente os mesmos, como podem ser classificadas, respectivamente, as condições de estabilidade no túnel?

A prospecção geotécnica de campo é de grande importância para a elaboração do projeto de fundações, sobretudo em áreas com a ocorrência de espessos horizontes de solos moles. Nesse contexto, analise as descrições de alguns ensaios de campo apresentadas a seguir.

P - Um conjunto de quatro aletas em forma de cruz é cravado no solo a partir da superfície do terreno ou no interior de uma perfuração e uma haste fina ligada ao conjunto de aletas provoca um torque a uma velocidade de 6º por minuto, assumindo que a superfície de ruptura no solo é cilíndrica, a interpretação do ensaio permite a determinação da resistência não drenada de solos argilosos.

Q - Consiste da cravação no terreno de uma ponteira cônica a uma velocidade constante de 20mm/s, sendo realizadas medidas contínuas da resistência de ponta, do atrito lateral e da pressão neutra.

R - Um amostrador padrão com diâmetro externo de 50 mm é cravado no solo a partir do fundo de um furo (revestido ou não), usando-se para tal a energia de um peso de 65 kg deixado cair de uma altura de 75 cm, tendo como resultado o correspondente ao número de golpes necessários para fazer o amostrador penetrar 30 cm após uma cravação inicial de 15 cm.

Esses ensaios são denominados, respectivamente,

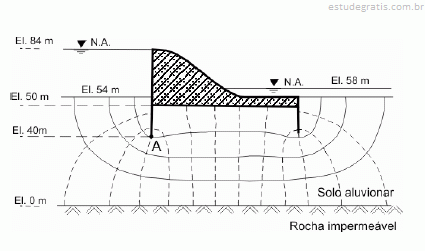

A figura abaixo mostra uma rede de fluxo representativa das condições de percolação no maciço de fundação de uma barragem construída sobre solo aluvionar, cuja condutividade hidráulica é de 10⁻² cm/s. Considere igual a 9,81 kN/m3 o peso específico da água.

Os valores da vazão (m³/s) sob o corpo da barragem e da pressão neutra (kPa) no ponto A, localizado na base da cortina de montante, são, respectivamente,

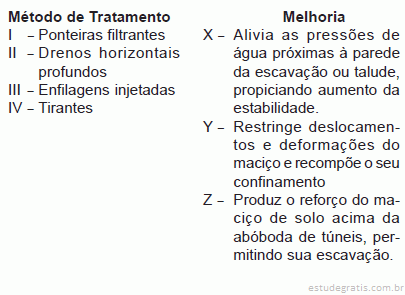

Existem vários processos que visam a adequar os maciços de solo ou de rocha às solicitações que lhes são impostas por obras civis. Genericamente são denominados tratamento de maciços. Nessa perspectiva, associe os métodos de tratamento com a melhoria que eles proporcionam.

Estão corretas as associações
