Questões sobre Eletricidade

No circuito esquematizado na figura, o voltímetro (ideal) indica 60 V com a chave aberta. Já o amperímetro (ideal) indica 1 A com a chave fechada.

A resistência interna do gerador é igual a:

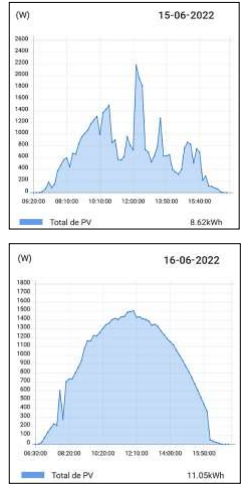

Rafael tem uma “minigeração” de energia elétrica através de placas fotovoltaicas e consegue, através de um aplicativo conectado ao inversor, acompanhar a geração de energia no dia através de gráficos que são disponibilizados pelo próprio aplicativo. Um dia, enquanto estava viajando de férias, acessou o aplicativo para acompanhar a geração de energia e encontrou os seguintes gráficos referentes aos dias 15/06 e 16/06:



Com base nesses gráficos, analise as afirmativas a seguir.
I. A máxima geração de energia nos dois dias ocorreu por volta de meio dia e a geração máxima de energia no dia 15 foi maior que a do dia 16, possivelmente por conta da presença de nuvens no dia 16. II. A diferença encontrada nos gráficos pode ser explicada por uma diferença na temperatura ambiente nos dois dias; a temperatura média no dia 15 com certeza foi maior que a temperatura média no dia 16. III. Apesar de ter um gráfico com menos oscilações, a geração de energia elétrica foi maior no segundo dia devido a uma maior estabilidade de incidência de luz solar gerando maior quantidade de calor.
Está correto o que se afirma apenas em

Dispõe-se de três esferas metálicas A, B e C idênticas em material e geometria, isoladas. As esferas A e B inicialmente estão neutras e a esfera C está carregada com carga Q.
Coloca-se C em contato com A até atingirem o equilíbrio eletrostático. Após separá-las, coloca-se A em contato com B.
A carga final de A é

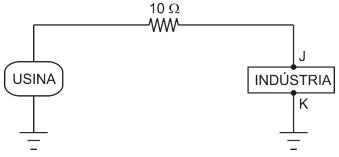

Uma indústria é alimentada por uma usina elétrica por meio de uma linha de transmissão de resistência total de 10?, como ilustra a figura a seguir.


A linha de transmissão é percorrida por uma corrente elétrica de 1,0.10³ A de intensidade e voltagem nos terminais da indústria V_J – V_K = 1,1.10⁸ V.
Se P é a potência gerada pela usina, a potência dissipada na linha de transmissão é igual a

A figura representa um circuito elétrico com resistores, cujos valores das resistências estão indicados.




A resistência equivalente entre os terminais A e B é
