Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2025
Banca:
IF Sul Rio-Grandense
A imagem a seguir representa um circuito com mais de uma malha, composto por uma fonte ideal de 12V, quatro resistências, cujos valores são R1=10Ω, R2=20Ω, R3=20Ω e R4=4Ω dispostas conforme a figura.
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2025
Banca:
FUNDATEC Processos Seletivos (FUNDATEC)
O circuito representado abaixo é composto por uma fonte de tensão contínua de 120 V, um resistor de 24 Ω, um capacitor de 5 mF, um indutor de 800 mH, e duas chaves interruptoras C1 e C2. Inicialmente, o capacitor está descarregado, e ambas as chaves estão abertas. Primeiramente, a chave C1 é fechada, permitindo que o capacitor inicie um processo de carga até se carregar completamente. Em seguida, C1 é aberta novamente e C2 é fechada. Analise o circuito a seguir:
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2023
Banca:
FGV
Um eletricista deseja ligar um rádio à bateria de um automóvel e protegê-lo com o auxílio de um fusível. São propostos três modos de ligação, a seguir. Para que o rádio fique protegido pelo fusível, devemos usar
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2023
Banca:
FCM
Em uma aula experimental sobre circuitos elétricos tem-se um capacitor associado em série com um resistor e uma bateria. Quando o capacitor está totalmente carregado o processo de descarga dele é fornecido pela seguinte equação:
em que V(t) é a função que descreve a diferença de potencial (ddp) nos terminais do capacitor em função do tempo. Aqui, V0 é a ddp máxima nos terminais, R é o valor da resistência e C o valor da capacitância. Se obtivermos o gráfico desse experimento teremos um decaimento exponencial da tensão no capacitor.
Após a linearização do gráfico, qual é o módulo da inclinação da reta?
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2023
Banca:
FCM
Em um experimento de circuitos elétricos tem-se a seguinte ligação:
O amperímetro A mede um valor de 500 mA. O valor de R corresponde a 100 ?. Nestas condições, qual é o valor da diferença de potencial (?) na bateria em volts?
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2023
Banca:
CESPE / CEBRASPE
A respeito de circuitos elétricos em corrente contínua (CC) e em corrente alternada (CA) e considerando que ?2 ? 1,41, julgue o seguinte item. De acordo com o Sistema Internacional de Unidades (SI), a potência elétrica ativa consumida por um circuito é medida em volt-ampere (VA).
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Ano:
2023
Banca:
UFSC

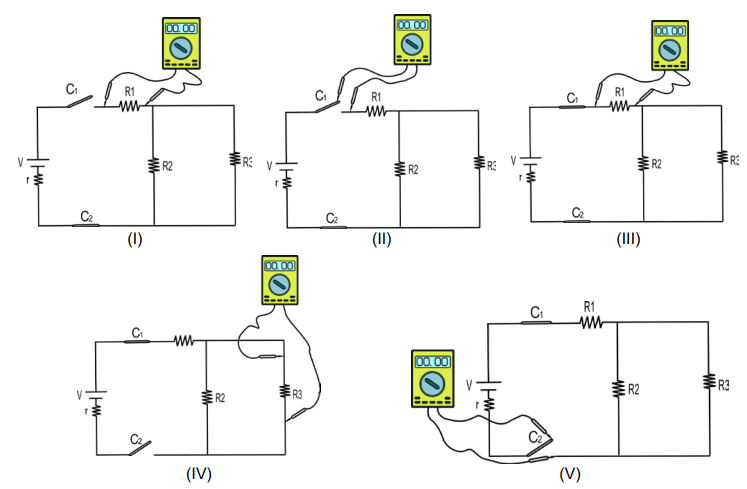

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo. Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Associação de Resistores
Ano:
2022
Banca:
FUNDEP (Gestão de Concursos)
Um professor está explicando as características de um circuito elétrico, utilizando uma montagem com três lâmpadas incandescentes idênticas, associadas em paralelo.
Após a explicação geral, o professor questiona a seus alunos o que pode ocorrer com o circuito se uma das lâmpadas for desconectada. A esse respeito, assinale a alternativa correta.
Física
Eletricidade
Circuitos Elétricos e Leis de Kirchhoff
Associação de Resistores
Ano:
2022
Banca:
FUNDEP (Gestão de Concursos)
Um circuito elétrico em série é construído no simulador PHET Interactive Simulations, por um professor, durante sua aula de Física sobre Eletrodinâmica. A montagem é composta por uma fonte de 12 volts, duas lâmpadas cujas resistências são, R1 = 5 ohms e R2 = 10 ohms; fios de resistências desprezíveis e dois medidores elétricos, um voltímetro e um amperímetro, ideais, como pode ser visto na figura a seguir.
Montagem realizada no simulador. Disponível em: https://phet.colorado.edu/pt_BR/simulations/circuit-construction-kit-ac-virtual-lab. Acesso em: 24 maio 2022.
As leituras do voltímetro e do amperímetro ficaram ocu...
