Questões de Física do ano 2014

Ao se executar uma medição específica, os instrumentos de medida e outros equipamentos devem operar de forma integrada. Considerando as características dinâmicas e estáticas dos elementos de um sistema de medição, julgue os itens seguintes. Para que se estabeleça a correlação entre o valor real da grandeza medida e o valor indicado pelo instrumento de medida, faz-se necessário que o instrumento seja adequadamente aferido antes da sua utilização.

Ao se executar uma medição específica, os instrumentos de medida e outros equipamentos devem operar de forma integrada. Considerando as características dinâmicas e estáticas dos elementos de um sistema de medição, julgue os itens seguintes. Em um voltímetro analógico com escala de 0 V a 150 V, em que a tolerância da leitura de fim de escala é de 1%, o valor do erro máximo admissível será, portanto, ±1,5 V. Caso seja feita uma leitura de 75 V utilizando-se esse instrumento, o erro máximo admissível será de ±0,75 V.

Ao se executar uma medição específica, os instrumentos de medida e outros equipamentos devem operar de forma integrada. Considerando as características dinâmicas e estáticas dos elementos de um sistema de medição, julgue os itens seguintes. Considere que os instrumentos A e B, com indicação da grandeza medida feita pelo deslocamento de um ponteiro sobre uma escala, tenham sido utilizados para fazer a medida de uma mesma grandeza. Se o ponteiro do instrumento A deslocou-se até a metade de sua escala e o ponteiro do instrumento B deslocou-se até ¾ de sua escala, é correto concluir que a sensibilidade do instrumento B é superior à do instrumento A.

Acerca dos sensores, dispositivos que respondem a um estímulo físico/químico de maneira específica e produzem um efeito mensurável analogicamente na forma de um sinal elétrico ou ótico, julgue os itens de 72 a 74. A medição de acelerações pode ser efetuada com base no efeito piezoelétrico, propriedade na qual uma tensão elétrica é gerada ao se aplicar uma pressão mecânica sobre metais com cristalização hexagonal compacta.

Acerca dos sensores, dispositivos que respondem a um estímulo físico/químico de maneira específica e produzem um efeito mensurável analogicamente na forma de um sinal elétrico ou ótico, julgue os itens de 72 a 74.

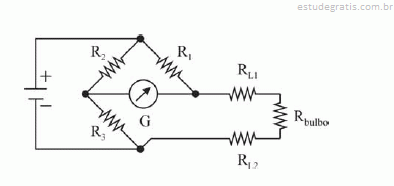

O esquema abaixo representa um circuito utilizado para a medida de temperatura com termômetro de resistência ou RTD com ligação a dois fios. O princípio de medição se baseia no fato de a resistência elétrica R_bulbo aumentar com o aumento da temperatura.
