O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.

No projeto de amplificadores de sinal de alta impedância de entrada, é preferível acoplar o sinal capacitivamente à porta de um MOSFET do que à base de um TBJ.

O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.

Sob condições semelhantes de operação (polarização), o ganho de tensão de um amplificador de sinal implementado com um TBJ tende a ser superior àquele implementado com um MOSFET.

Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.

Sinais senoidais de frequência até 100 MHz podem ser devidamente amostrados e reconstruídos pelo osciloscópio em questão.

Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.

Para que pelo menos um ciclo completo de um sinal senoidal de 5 MHz seja capturado na tela do referido osciloscópio, o botão de controle da escala de tempo deverá ser ajustado para 20 ns por divisão.

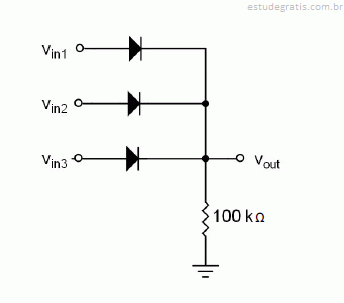

O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.

O circuito lógico mostrado desempenha a função de uma porta E.
