Questões de Física do ano 2008

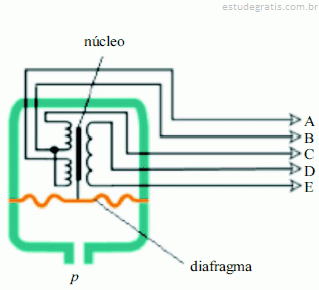

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

A partir do diagrama mostrado, é correto inferir que a esse transdutor pode-se aplicar o mesmo princípio de funcionamento de um transformador.

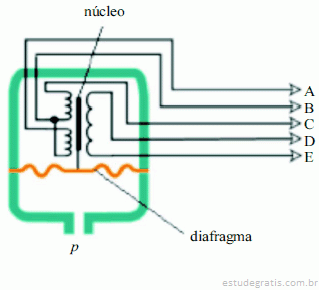

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Uma das formas de se conectar esse transdutor é ligar uma bateria entre os terminais D e E e um voltímetro de corrente contínua entre os terminais A e B para medir o sinal elétrico, que é função da pressão.

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Se as resistências entre os terminais A e B e entre os terminais B e C forem ambas de 5 , nesse caso, a corrente elétrica que circulará entre os terminais A e C, se estes forem conectados a uma fonte de corrente contínua de 1 V, será igual a 200 mA.

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Se os terminais D e E forem conectados a uma fonte de corrente alternada e os demais terminais forem mantidos eletricamente desconectados, o núcleo de material ferromagnético estará sujeito a um campo magnético que mudará de sentido com a mesma frequência com que o sentido da corrente na bobina se alterar.

Descargas eletrostáticas, como a mostrada na fotografia acima, podem causar danos a componentes eletrônicos, apagar ou alterar dados gravados em meios magnéticos ou, ainda, causar explosões em ambientes inflamáveis. Estima-se que, no mundo todo, cerca de 40 bilhões de dólares são gastos na reparação de danos causados por essas descargas, somente na indústria eletrônica. Acerca desse assunto, julgue os itens subseqüentes.

A eletrização de superfícies ocorre quando diferentes materiais isolantes são esfregados uns nos outros e, em seguida, separados. Ela não ocorre quando duas peças do mesmo material são esfregadas uma na outra nem se os materiais forem bons condutores.
