Questões de Física do ano 2008

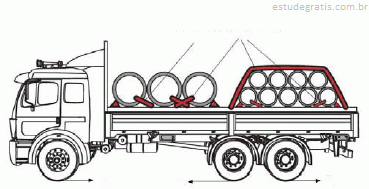

A figura acima ilustra uma carga de tubos sendo transportada em um caminhão. Nessa figura, as linhas grossas escuras indicam amarrações feitas com fitas de poliéster. Essas amarrações são fundamentais para minimizar a possibilidade de acidente no transporte de carga. Em relação ao movimento do caminhão e às condições de estabilidade da carga durante o transporte, julgue os próximos itens.

Se a carga do caminhão estiver coberta por uma lona plástica que se infle como um balão enquanto o caminhão está em movimento, nesse caso, a lona se inflará porque o ar no interior da lona não estará em movimento relativo a ela, ao contrário do ar que flui acima devido ao movimento do caminhão, o que causa uma diferença de pressão entre a parte de dentro e a parte de fora da lona.

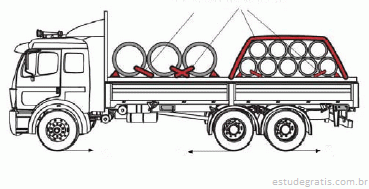

A figura acima ilustra uma carga de tubos sendo transportada em um caminhão. Nessa figura, as linhas grossas escuras indicam amarrações feitas com fitas de poliéster. Essas amarrações são fundamentais para minimizar a possibilidade de acidente no transporte de carga. Em relação ao movimento do caminhão e às condições de estabilidade da carga durante o transporte, julgue os próximos itens.

Se o caminhão estiver deslocando-se com velocidade de 72 km/h e, ao efetuar uma frenagem, parar após percorrer 50 m, nesse caso, a força exercida sobre a carga nesse processo será igual, em módulo, àquela que seria aplicada a ela caso o caminhão mantivesse a velocidade escalar de 72 km/h e fizesse uma curva de 50 m de raio.

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

A resistência entre os pontos B e C cresce à medida que aumenta a pressão p.

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

Considerando que existam dois circuitos hidráulicos com pressões e diferentes, cada um possuindo o seu transdutor de pressão, nesse caso, a figura a seguir ilustrará corretamente uma conexão possível desses transdutores, em que V representa um voltímetro cuja leitura é proporcional à diferença de pressão  - .

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

Para se aumentar a sensibilidade do sensor, de modo que ele possa medir pressões menores, é correto substituir a mola por uma outra com maior valor de constante elástica.
