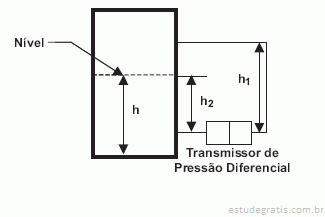

Em um tanque fechado, um transmissor de pressão diferencial informa a leitura p para a diferença de pressão entre as tomadas nas alturas h₁ e h₂, assinaladas na figura acima. Apenas h₁ é conhecida e sua coluna de tomada de pressão é preenchida com o mesmo fluido do tanque. Considere h₀ a altura do centro do transmissor em relação ao fundo do tanque, ρ a massa específica do fluido contido no tanque e g a aceleração da gravidade. O nível h indicado na figura é igual a:

A)

B)

C)

D)

E)

Considere a figura e os dados abaixo.

Um termopar encontra-se com a junta quente inserida num forno a 300ºC e a fria, conectada a uma borneira a 75ºC. Um medidor de temperatura é ligado à borneira por intermédio de cabos de extensão apropriados ao tipo de termopar usado. Os terminais do medidor estão na temperatura de 25ºC e o medidor possui um dispositivo de compensação automática de temperatura, para efetuar as medidas. No momento da conexão dos cabos, houve uma dupla inversão, conforme indicado na figura. A tabela a seguir mostra a força eletromotriz E, em volts, gerada pelo termopar em função da temperatura da junta quente T, em graus Célsius, com a junta fria a 0ºC.

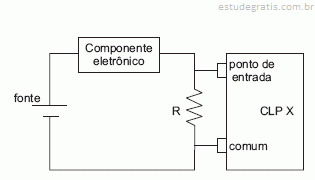

Um componente eletrônico, ilustrado abaixo,é conectado a um CLP da marca X e simula um relé com dois estados, isto é, fechado (curto-circuito) e aberto (circuito aberto).

Um controlador proporcional é aplicado ao controle de temperatura de um processo que opera na faixa de 60ºC a 100ºC. A banda proporcional é de 10%, correspondente a uma excursão de 4 mA a 20 mA. O ganho proporcional do controlador, em mA/°C, é:

A dilatação unitária do aço carbono, bem como de outros aços ferríticos, pode ser tomada aproximadamente como sendo de 0,01 mm/m/°C. Assim, uma tubulação de 60 m de comprimento, sujeita a uma variação de 250°C, sofrerá uma dilatação, em mm, aproximadamente, de:
