Questões de Física do ano 2006

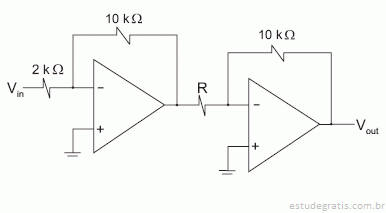

A figura abaixo apresenta um circuito contendo amplificadores operacionais considerados ideais.

para que o ganho tatal seja iqual a 20,o valor de R,em K deve ser:

Um técnico, numa emergência, precisa substituir um resistor de 5 kΩ e outro de 20 kΩ, instalados em um circuito elétrico, onde consomem, respectivamente, W₁ e W₂ watts. Apenas resistores de 10 kΩ estão disponíveis no laboratório. O técnico terá que usar uma associação de 2 resistores de 10 kΩ para cada resistor trocado. Após a substituição, as potências consumidas por cada resistor de 10 kΩ da primeira associação e da segunda associação serão, respectivamente:

Observe a figura a seguir.

A figura ilustra um circuito alimentado por uma fonte de tensão senoidal, cujo valor de pico é superior à tensão do diodo zener Z₁, que pode ser considerado ideal. O sinal de tensão V_s(t) deverá ter, aproximadamente, a forma:

A)

B)

C)

D)

E)

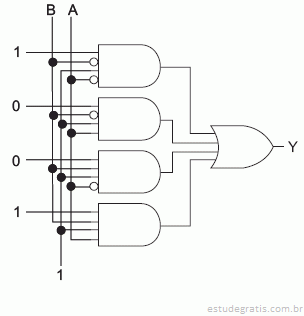

Considere a seguinte figura:

No circuito lógico mostrado na figura acima, a expressão booleana mais simples de Y, em função de A e B, é:

A respeito das medidas de temperatura realizadas utilizando termopares, é correto afirmar que:
