Questões de Física do ano 2004

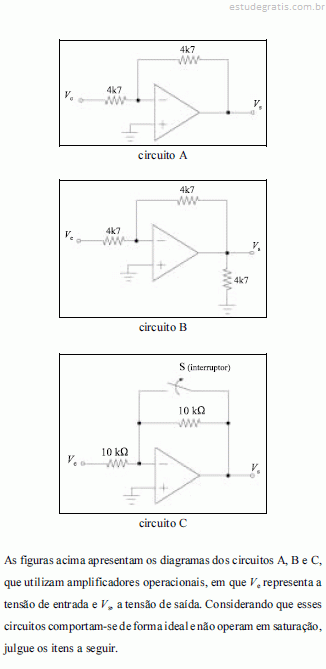

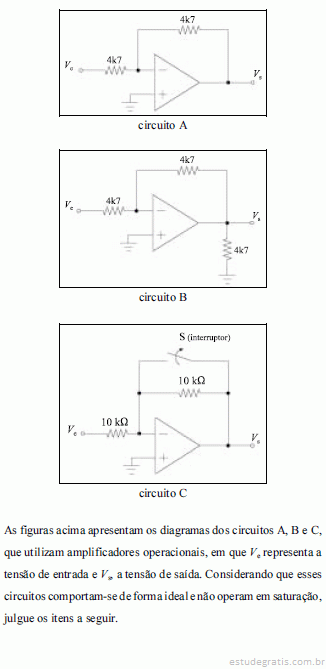

No circuito A, se V _e = 2,5 V, então V _s = -2,5 V.

No circuito B, se V _e = 2,5 V, então V _s = -1,25 V.

No circuito C, se o interruptor S estiver aberto e se V e for uma tensão senoidal com amplitude igual a 5 V, então a tensão de saída V _s será também uma tensão senoidal com amplitude equivalente a –5 V.

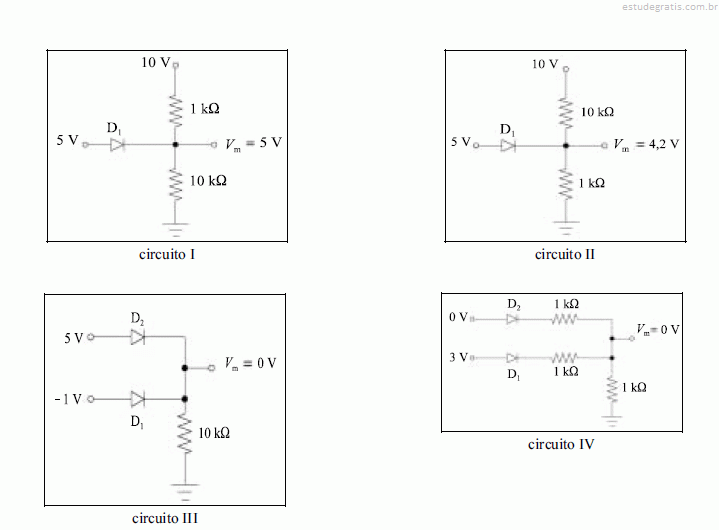

Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.

No circuito I, o diodo D₁ está com defeito.
