Uma luminária funciona como o descrito a seguir.

• A lâmpada admite três estados: desligada, luminosidade fraca e luminosidade forte.

• Estando a lâmpada desligada, se o botão for pressionado uma vez, a lâmpada é acesa com luminosidade fraca e, se o botão for pressionado duas vezes em menos de 5 segundos, a lâmpada é acesa com luminosidade forte.

• Estando a lâmpada acesa com luminosidade fraca, se o botão for pressionado novamente após 5 segundos do acendimento, a lâmpada apaga.

• Estando a lâmpada acesa com luminosidade forte, se o botão for pressionado, a lâmpada apaga.

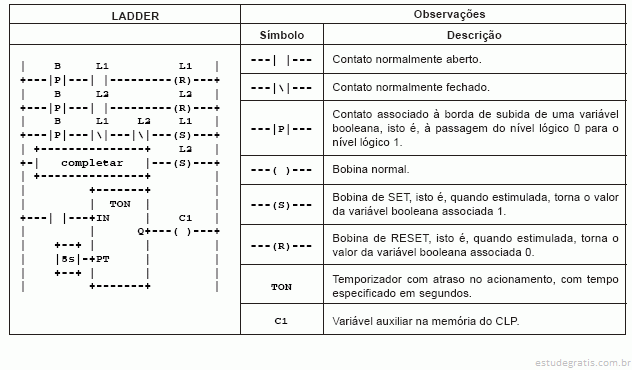

O controle da luminária está implementado num CLP, em que a variável booleana de entrada B está associada ao botão (B = 1 para botão pressionado), e as variáveis booleanas de saída L1 e L2 estão associadas ao acendimento da lâmpada com luminosidades fraca e forte, respectivamente (L1, L2 = 1 acende a lâmpada com a luminosidade correspondente). A figura abaixo apresenta o programa na linguagem LADDER que implementa o comportamento especificado.

.

O trecho em LADDER que completa na caixa indicada na figura de modo que as especificações sejam atendidas é

A)

B)

C)

D)

E)

A figura acima ilustra os diagramas de dois sistemas de controle com realimentação unitária. Os modelos matemáticos da planta e do compensador são os mesmos para ambos os sistemas. A diferença entre os dois sistemas está na posição em que o compensador está inserido na malha. Sabe-se que, na planta real, o sinal de entrada corresponde a uma tensão elétrica e o sinal de saída, à velocidade angular de rotação de um eixo. Considere as seguintes afirmativas sobre os sistemas de controle:

I - O diagrama do lugar das raízes (root locus) do sistema 1 é idêntico ao do sistema 2, quando o ganho de malha varia positivamente.

II - A função de transferência em malha fechada do sistema 1 é a mesma do sistema 2.

III - A implementação física do compensador no sistema 1 é distinta daquela para o sistema 2, em função da natureza dos sinais de entrada e de saída da planta.

É(São) correta(s) a(s) afirmativa(s)

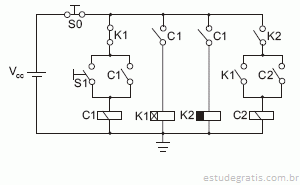

A figura acima apresenta o circuito lógico para a energização de duas máquinas trifásicas por intermédio dos contatores C1 e C2. As chaves S0 e S1 são do tipo sem retenção; K1 representa um relé com retardo na ligação, programado para 15 minutos e K2, um relé com retardo no desligamento, programado para 25 minutos. O ato de acionar uma chave significa apertá-la e soltá-la em seguida. Considere que o operador acionou a chave S0 e, uma hora depois, a chave S1. Analise as afirmativas abaixo a partir desse último instante.

I - a máquina comandada por C1 entrará imediatamente em funcionamento e permanecerá energizada por cerca de 25 minutos, quando, então, será desligada automaticamente.

II - após 15 minutos, a máquina comandada por C2 será energizada e funcionará por cerca de 25 minutos.

III - após 40 minutos, ambas as máquinas estarão desligadas, encerrando-se o ciclo.

É(São) correta(s) APENAS a(s) afirmativa(s)
