Questões de Engenharia (Teoria Geral) da CESGRANRIO

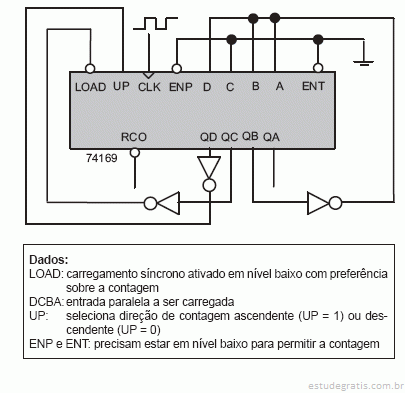

O circuito digital, mostrado na figura acima, utiliza um contador 74169. O número de estados da sequência permanente que o contador implementa é

Uma determinada instalação elétrica monofásica contém três máquinas elétricas ligadas em paralelo, conforme ilustra a figura acima. As chaves permitem ligar ou desligar as máquinas de forma independente. Foram observadas as seguintes características:

• quando apenas as máquinas 1 e 2 encontram-se ligadas, a potência ativa é de 20 kW, a potência total, de 25 kVA e o fator de potência indutivo;

• quando apenas a máquina 3 encontra-se ligada, a potência reativa da instalação é de 3 kvar e o fator de potência 0,8 capacitivo.

Nesse caso, o fator de potência apresentado por essa instalação elétrica, com as três máquinas ligadas, aproximadamente, é

O circuito transistorizado, mostrado na figura ao lado, apresenta um TBJ do tipo NPN com  = 120 e V_BE = 0,7 V quando está operando na região ativa. Um técnico, verificando que o circuito estava funcionando de forma estranha, resolveu efetuar algumas medidas com um multímetro. Mediu a tensão do coletor para a terra e obteve 15 V; mediu a tensão entre os terminais da resistência R_B e obteve 14,4 V. Com base nos dados e medidas obtidas, o técnico, acertadamente, concluiu que a(o)

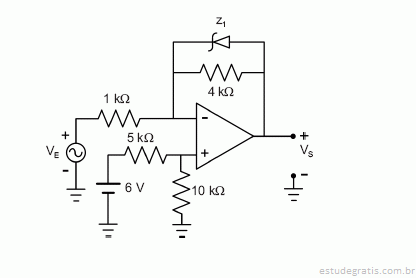

No circuito da figura acima, a fonte V_E é do tipo senoidal com nível D^_C nulo, período T e amplitude de pico de 6 V. O diodo zener é de 5 V. Tanto o amplificador operacional como o diodo zener podem ser considerados ideais. A forma de onda que mais se aproxima com o sinal na saída V_S é

A)

B)

C)

D)

E)

Considere as afirmativas abaixo a respeito de componentes utilizados em circuitos eletrônicos de potência.

I – O TRIAC possui três terminais, em que um deles controla o fluxo de corrente nos outros dois, permitindo a condução de corrente em qualquer sentido.

II – O SCR possui três terminais, em que um deles controla o fluxo de corrente nos outros dois, permitindo a condução de corrente em um único sentido.

III – O DIAC tem dois terminais e apresenta o mesmo aspecto de um diodo. Este conduz em um único sentido quando aplicada uma tensão acima de um valor estabelecido em seus terminais.

A(s) afirmativa(s) correta(s) é(são) APENAS
